三菱cc-link-NZ2GF2B1N-16T遠程模塊16點漏型輸出產品介紹：

NZ2GF2B1N1-16T可完全替換NZ2GF2B1-16T、NZ2GF2B1N-16T，可連接3個擴展模塊(NZ2GF2B1N-16T、NZ2GF2B1-16T可連接1個擴展模塊)，支持同步通信功能。NZ2GF2B1N-16T可以用NZ2GF2B1N1-16T完全替換。

NZ2GF2B1N-16T參數說明：16點晶體管漏型輸出 DC12/24V(0.5A/1點)，4A/1公共端 響應時間1.5ms,16點1公共端，1線式 螺釘端子臺。

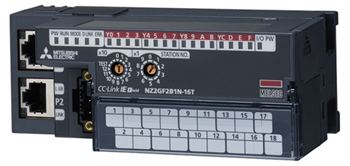

NZ2GF2B1N-16T圖片

三菱cc-link遠程模塊16點漏型輸出NZ2GF2B1N-16T產品詳細說明：
 [輸出類型] 晶體管輸出模塊 (漏型 )
 [輸出點數] 16點
 [額定負載電壓] DC12~DC24V(波動率 5%以內)(允許電壓范圍 DC10.2V~28.8V)
 [最大負載電流] 0.5mA/1點、4A/1公共端
 [最大沖擊電流] 有通過過負載保護功能進行的電流限制
 [ON時最大電壓降] DC0.3V(TYP.)0.5A、DC0.6V(MAX.)0.5A
 [OFF時泄漏電流] 0.1mA 以下
 [輸出響應時間] OFF->ON 0.5ms以下，ON->OFF 1.5ms以下(電阻負載)
 [浪涌抑制器] 齊納二極管
 [輸出部外部供應電源]
 [電壓]DC12V~24V(波動率5%以內)(允許電壓范圍 DC10.2V~28.8V)
 [電流]8mA以下(TYP.DC24V，每個公共端 )不包含外部負載電流
 [絕緣耐壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
 [絕緣電阻] DC外部端子匯總-接地之間DC500V通過絕緣電阻計10MΩ以上
 [保護等級] IP2X
 [公共端方式] 16點1公共端(螺栓端子排型1線式 )
 [保護功能]
 [過負載保護功能]過電流檢測、過負載保護時限制電流1A以上/1點，以1點單位動作
 [過熱保護功能]以 1 點單位動作

 [循環通信]
[RX/RY點數]16點*(1+擴展單元臺數)
[RWr/RWw點數]20點
[模塊電源](通過主模塊供應)
[電壓]DC24V( 波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
[電流]130mA 以下(DC24V，全部點ON時)

 [外部配線連接方式]
 [通信部] RJ-45連接器
 [單元電源部] 單元電源.FG用彈簧夾接線端子
 [輸入輸出部] 18點2接線端子(M3螺絲)
 [通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
 [外形尺寸H*W*D] 50*133*68mm
 [重量] 0.31kg
