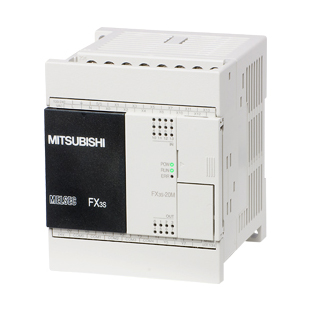

三菱PLC FX3S-10MR/DS替換FX1S-10MR-D；FX1S-10MR-D替換型號

FX3S-10MR/DS參數說明：DC電源、6點DC24V(漏源型)輸入，4點繼電器輸出

三菱PLC FX3S-10MR/DS產品詳細說明

 [電源規格]
  . 電源電壓：DC24V
  . 電源電壓允許范圍：DC20.4~26.4V
  . 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行
  . 電源保險絲：250V 16.A
  . 沖擊電流：最大20A 1ms以下DC24V
  . 消耗功率：6W
 [輸入規格]
  . 輸入形式：漏源型
  . 輸入的連接方式：固定式端子(M3螺絲)
  . 輸入點數：6點
  . 輸入信號電壓DC20.4V~26.4V
  . 輸入電阻：3.3KΩ
  . 輸入信號電流7mADC24V
  . 輸入ON電流4.5mA以上
  . 輸入OFF電流1.5mA以下
  . 輸入響應時間約10ms
  . 輸入信號形式
    漏型：無電壓觸點輸入或是NPN開電極品體管輸入
    源型：無電壓觸點輸入或是PNP開電極品體管輸入
  . 回路絕緣：光耦絕緣
  . 輸入動作表示：輸入ON時LED燈亮
 [輸出規格]
  . 輸出類型繼電器
  . 輸出點數4點
  . 輸出的連接方式：固定式端子(M3螺絲)
  . 外部電源DC30V以下、AC240V以下(不符合CE、UL、cUL規格時為AC250V以下)
  . 最大電阻負載2A1點
  . 最大感性負載80VA(符合U、cUL規格時為AC120V, 240V)
  . 最小負載：DC5V 2mA
  . 響應時間約10ms
  . 回路絕緣機械隔離
  . 動作表示繼電器通電時面板上的LED燈亮
 [外形尺寸W*H*D] 60*49*90mm
 [重量] 0.22kg
