Q64AD2DA三菱plc模擬量輸入輸出模塊。海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

三菱PLC模擬輸入輸出模塊Q64AD2DA特點：
1、可通過1個模塊進行模擬輸入輸出
   通過1個模塊可以進行4通道的A/D轉換、2通道的D/A轉換。
2、可對各通道進行范圍設置
   可對各通道設置不同的電壓/電流范圍執行動作。
3、分辨率模塊的切換
   分辨優選法可根據用途選擇普通分辨優選法模式(1/4000)、高分辨率(1/12000或1/16000)中的一種。
4、標度功能
   可以將A/D轉換值為設置的比率值后，讀取緩沖存儲器中。。
5、移位功能
   是在A/D轉換中，將進行了A/D轉換的數字輸出值與任意值進行加法運算的功能。
6、輸入范圍擴展模式功能
   是將“4～20mA”范圍、"1~5V"范圍的模擬輸入范圍分別擴展為0～22mA、0~5.5V的功能。
7、記錄功能
   是將進行了A/D轉換的數字輸出值存儲到緩沖存儲器中的功能。
   各通道可存儲10000點
8、在線模塊更換
   可以在不停止系統運行的狀況下進行更換

三菱PLC模擬輸入輸出模塊Q64AD2DA特性：

 [A/D轉換特性]
【模擬輸入點數】：4點
【模擬輸入電壓】：-10~10V DC(輸入電阻值:1MΩ)
【模擬輸入電流】：0~20mA DC(輸入電阻值:250Ω)
【數字輸出】：
  普通分辨率模式：-96~4095,-4096~4095,-1096~4095
  高分辨率模式：-384~16383,-288~12287,-16384~16383,-3288～13787
輸入輸出特性最大分辨率:

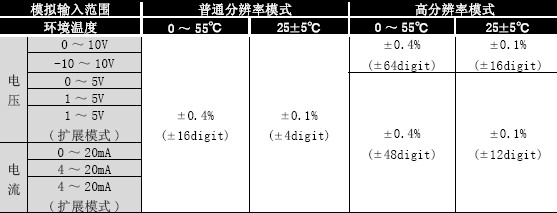

精度(相對于數字輸出值的最大值的精度):

【轉換速度】：500μs/通道
【絕對最大輸入】：電壓 ±15V  電流 ±30mA

[D/A轉換特性]
【模擬輸出點數】：2點
數字輸入：
【普通分辨率模式】：-96~4095,-4096~4095
【高分辨率模式】：-288~12287,-16384~16383
【模擬輸出電壓】：-10~10V DC(外部負載電阻值:1M歐)
【模擬輸出電流】：0~20mA DC(外部負載電阻值:600歐)

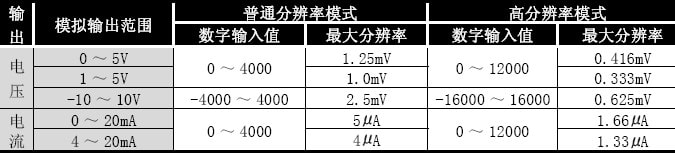

【輸入輸出特性最大分辨率】:

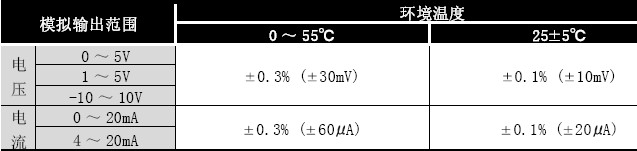

精度(相對于數字輸出值的最大值的精度):

【轉換速度】：500us/通道
【絕對最大輸出】：電壓 ±15V  電流 21mA

[其它特性]

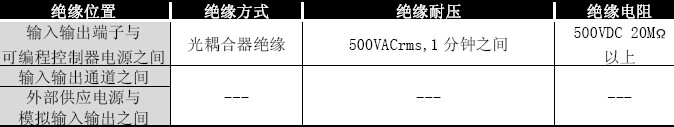

絕緣：

輸入輸出占用點數：16點
外部連接方式：
   A/D D/A轉換部分 18點端子排
   外部供應電源DC24V FG連接：外部供應電源連接器

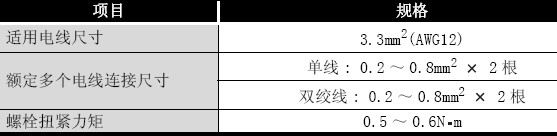

適用電線尺寸：
   A/D D/A轉換部分：0.3～0.75平方毫米

   外部供應電源DC24V FG連接：

【適用壓裝端子】：
   A/D D/A轉換部分：R1.25～3(不能使用帶套管壓裝端子)
   外部供應電源DC24V FG連接：無
外部供應電源：
【24VDC】 正負15%
【 脈動\峰值】100mVp-p以下
【沖擊電流】：2.5A 150μs以下
【消耗電流】：0.19A
【內部消耗電流】：0.17A
【重量】：0.23KG

以上就是三菱PLC模塊Q64AD2DA的概要介紹了，詳細了解與使用請下載：Q64AD2DA使用手冊
