當前位置:三菱PLC > 產品中心 > 三菱PLC-L系列> 三菱PLC-L系列配件 > LD40PD01三菱多功能高速I/O控制模塊

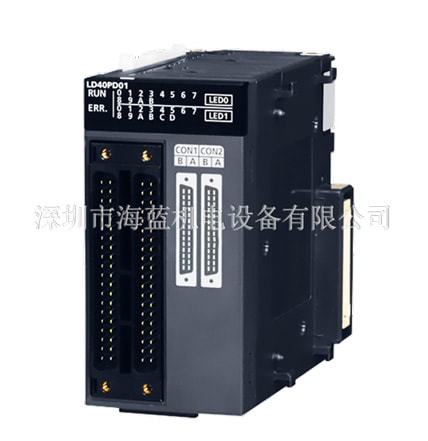

  • LD40PD01三菱多功能高速I/O控制模塊
  • 編號:LD40PD01
  • 類別:三菱PLC-L系列配件
  • 評價:( 0 ) 條
  • 點擊:12109
LD40PD01三菱多功能高速I/O控制模塊,深圳海藍機電專業代理原裝三菱plc、三菱變頻器、三菱伺服電機、三菱觸摸屏、減速機、機器人等原裝三菱產品,并為您提供專業技術支持!服務熱線:400-8819-130、0755-88356415

產品介紹

LD40PD01三菱多功能高速I/O控制模塊,海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持,海藍機電擁有優秀的技術團隊,承接三菱plc編程等技術項目,服務熱線:400-8819-130、0755-88356415。


三菱plc控制模塊LD40PD01說明:LD40PD01內配備了外部輸入輸出接口及FPGA*1,可實現不受CPU模塊掃描時間和總線性能影響的高速控制(實現μs指令的輸入輸出響應時間)

三菱plc控制模塊LD40PD01規格參數:

【輸入點數DC/差動】:12點(DC5V/24V/差動共用)

【輸出點數】:DC時是8點(DC5~24V、0.1A/點);差動時是6點

【中斷點DC/差動】:8點

【輸入響應時間】:1μs以下

【輸出響應時間】:1μs以下

【脈沖輸入速度】

    DC時:最大200kpulse/s (200kHz)

    差動時:最大8Mpulse/s (2MHz)

【脈沖輸出速度】:

    DC時:最大200kpulse/s (200kHz)

    差動時:最大8Mpulse/s (2MHz)



基本模塊(設定工具提供的基本模塊)

【外部輸入模塊】

    邏輯選擇:反轉、非反轉

    濾波器時間:通用輸入:0μs、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms;脈沖輸入:10kpulse/s、100kpulse/s、200kpulse/s、500kpulse/s、1000kpulse/s、2000kpulse/s、4000kpulse/s、 8000kpulse/s

【并行編碼器模塊】:

    輸入數據類型:純二進制、格雷碼、BCD

    數據長:1bit~12bit

【多功能計數器模塊】

    計數器定時器模塊:

        型式:加法方式、減法方式、線性計數器模式、環形計數器模式、加算模式、預設計數器功能、鎖存計數器功能、內部時鐘功能

        內部時鐘:25ns、50ns、0.1μs、1μs、10μs、100μs、1ms

        計數范圍:32位帶符號二進制(ー2147483648~2147483647)、32位無符號二進制(0~4294967295)16位帶符號二進制(ー32768~32767)、16位無符號二進制(0~65535)

    比較模塊:

        比較值:等同于計數范圍

        比較模式:16位計數器:=、>、<、≧、≦、<> 32位計數器:=

    凸輪開關模塊:

        步數:最多16步

    設定/復位模塊:將輸入Set端子的信號作為觸發器,輸出High固定信號將輸入Reset端子的信號作為觸發器,輸出Low固定信號

【邏輯運算模塊】 :邏輯運算種類為AND、OR、XOR
【外部輸出模塊】:

    邏輯選擇:反轉、非反轉

    延遲時間:無、12.5ns× (1~64)、25ns× (1~64)、50ns× (1~64)、0.1μs× (1~64)、1μs× (1~64)、
10μs× (1~64)、100μs× (1~64)、1ms× (1~64)


通過基本模塊的組合可實現的主要功能

脈沖計數】:

    計數輸入信號(相):單相輸入(1倍頻/2倍頻)、2相輸入(1倍頻/2倍頻/4倍頻)、CW/CCW

    計數速度切換設定:DC時MAX 200kpulse/s、差動時MAX 8Mpulse/s

【一致檢測】:

    比較范圍:32位帶符號二進制、32位無符號二進制、16位帶符號二進制、16位無符號二進制

    比較方法 :設定值<計數值、設定值=計數值、設定值>計數值

    中斷:有一致檢測中斷功能

凸輪開:(步數】:最多16步/模塊

高精度な脈沖輸出】:可以觸發器輸入為起點,用最小25ns單位調整ON/OFF時間

PWM輸出】:

    輸出頻率范圍:DC時最大200kHz、差動時最大2MHz

    占空比:任意(可用最小25ns單位進行設定)

比率設定】:比率設定范圍 :輸出脈沖數= (1?2147483647)/(1?2147483647)×輸入脈沖數

脈沖測量

    測量項目:脈沖寬度(ON寬度/OFF寬度/從上升沿到上升沿/從下降沿到下降沿)

    測量分辨率:最小25ns

電氣性接口轉換】:DC24V/DC5V/差動

主要的硬件邏輯處理時間】:邏輯運算:最小87.5ns、一致輸出:最小137.5ns、凸輪開關:最小262.5ns

DC5V內部消耗電流】:0.66A

外部配線連接方式】:40針連接器×2

輸入輸出占用點數】:32點(I/O分配 智能32點)

模塊占用數】:2

重量】:0.18kg


【深圳海藍機電】專業代理供三菱PLC、三菱變頻器、三菱觸摸屏、三菱伺服等全系列產品,擁有很優勢的價格與龐大的庫存,我們在保證有價格優勢的前提下,還可以為您提供專業的技術服務,從方案制定、PLC選型,一直到編程調試!同時我公司還可提供維修服務與培訓!新老客戶在工作中遇到具體難以解決的問題時,可隨時向我公司咨詢,我們將協助解決。服務熱線:400-8819-130、0755-88356415。

沒有了 下一個:LD62-CM高速計數器模塊
