三菱plc仿真軟件怎么用呢？這個問題對于很多新手來說是一個亟需解決的問題，深圳海藍機電設備有限公司的工程師就為大家做了一個簡單的圖文教程文檔希望對大家有所幫助吧。

一，仿真軟件的功能就是將編寫好的程序在電腦中虛擬運行，如果沒有編好的程序，是無法進行仿真的.首先，在安裝仿真軟件GX Simulator 6c 之前，必須先安裝編程軟件 GX Developer。比如可以安裝“GX Developer 7.08”，“GX Developer 8.34”等版本.

二，安裝好編程軟件和仿真軟件后，在桌面或者開始菜單中并沒有仿真軟件的圖標。

因?yàn)榉抡孳浖患傻骄幊誊浖礼X Developer中了，其實這個仿真軟件相當于編程軟件的一個插件。

三，接下來我們做一個實例：

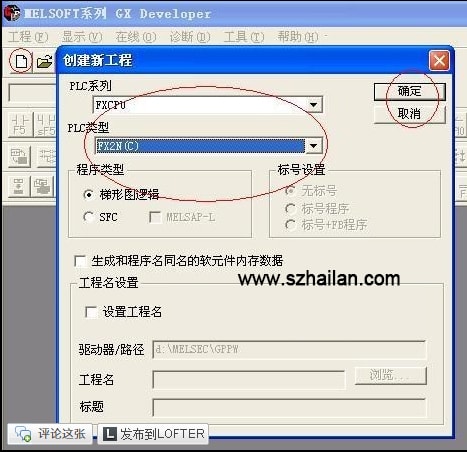

(1)啟動編程軟件GX Developer，創建一個“新工程”。

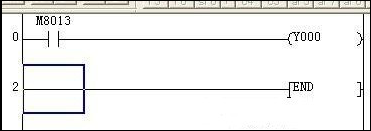

(2)編寫一個簡單的梯形圖。

(3)可以通過“菜單欄”啟動仿真。

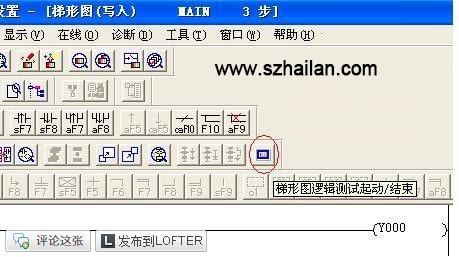

(4)也可以通過“快捷圖標”啟動仿真。

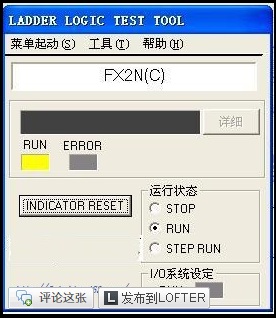

(5)上面兩種方式都可以啟動仿真，這個小窗口就是“仿真窗口”，顯示運行狀態，如果出錯會有中文說明。

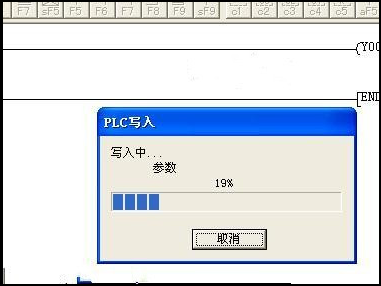

(6)啟動仿真后，程序開始在電腦上模擬PLC寫入過程。

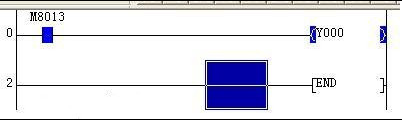

(7)這時程序已經開始運行。

(8)并且可以通過“在線”中的“軟元件測試”來強制一些輸入條件ON或者OFF。監控程序的運行狀態。

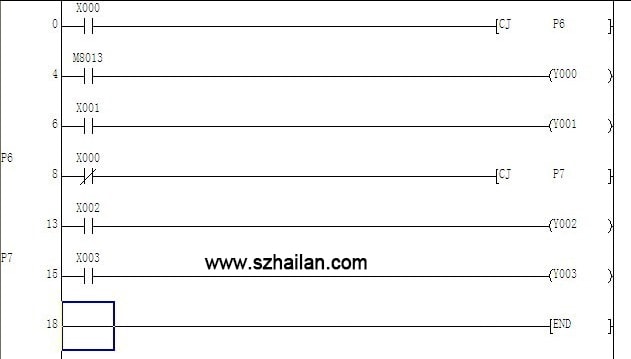

如下面梯形圖：

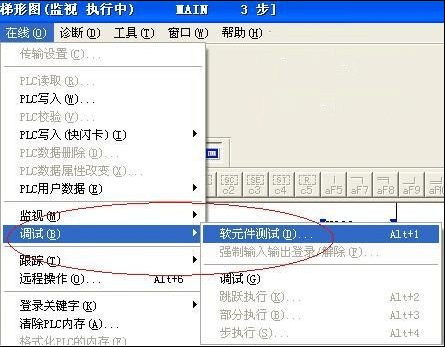

點擊工具欄“在線(O)”，彈出下拉菜單，點擊“調試(B)”→“軟元件測試(D)”或者直接點擊“軟元件測試”快捷鍵，

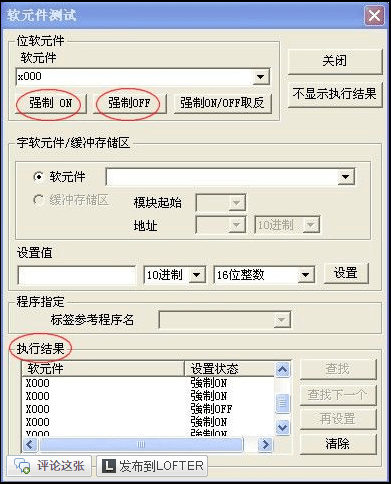

則彈出“軟元件測試”對話框。

在該對話框中“位軟元件”欄中輸入要強制的位元件，如X0，需要把該元件置ON的，就點擊“強制ON”按鈕，如需要把該元件置OFF的，就點擊“強制OFF”按鈕。同時在“執行結果”欄中顯示被強制的狀態。

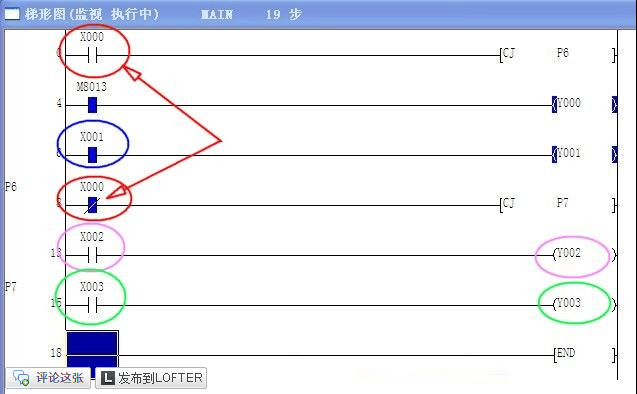

梯形圖監視執行中.........

接通的觸點和線圈都用藍色表示，同時可以看到字元件的數據在變化。

(9)各位元件的監控和時序圖監控。

(1)、位元件監控

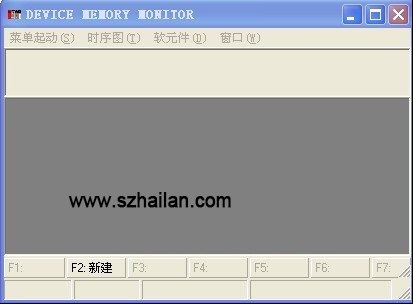

點擊“啟動仿真窗口”的“菜單起動S”，→“繼電器內存監視(D)”彈出如圖窗口，

點擊“軟元件D”→“位元件窗口(B)”→“Y”。

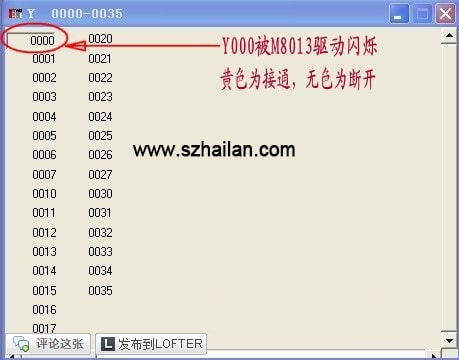

如圖即可監視到所有輸出Y的狀態，置ON的為黃色，處于OFF狀態的不變色。用同樣的方法，可以監視到PLC內所有元件的狀態，對于位元件，用鼠標雙擊，可以強置ON，再雙擊，可以強置OFF，對于數據寄存器D，可以直接置數。對于T、C也可以修改當前值，因此調試程序非常方便。

(2)、時序圖監控

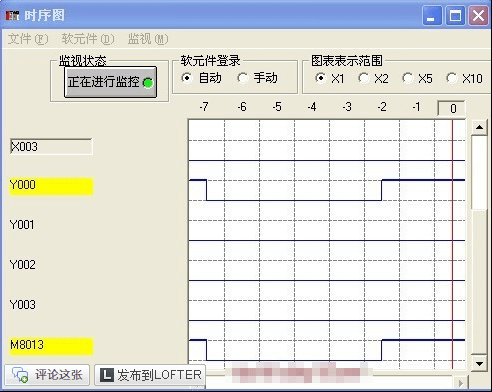

點擊“仿真窗口”的“菜單起動S”，→點擊“時序圖(T)”→起動“(R)”，則出現“時序圖監控”。

可以看到程序中各元件的變化時序圖。

(10)PLC的停止和運行。

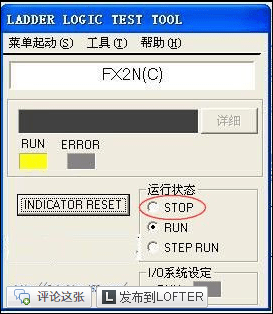

點擊“仿真窗口”中的“STOP”，PLC就停止運行，再點擊“RUN”，PLC又運行。

(11)退出PLC仿真運行。

在對程序仿真測試時，通常需要對程序進行修改，這時要退出PLC仿真運行，重新對程序進行編輯修改。退出方法：先點擊“仿真窗口”中的“STOP”，然后點擊“工具”中的“梯形圖邏輯測試結束”。

點擊“確定”即可退出仿真運行，但此時的光標還是藍塊，程序處于監控狀態，不能對程序進行編輯，所以需要點擊快捷圖標“寫入狀態”，光標變成方框，即可對程序進行編輯。
