三菱Q系列MODBUS通信(QJ71C24N串口模塊)

點擊:87963 日期:2017-02-10 選擇字號:

CPU Q01

通信模塊:三菱QJ71C24N

通信協議:MODBUS RTU

編程軟件:GX WORK2



打開GX WORK2,新建工程,然后右鍵點擊智能功能模塊

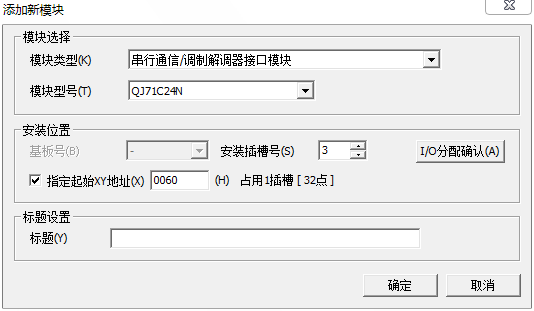

安裝位置根據硬件實際情況設定,此處注意起始XY地址,后面會用到。


點擊:工具à通信協議支持功能à串行通信模塊

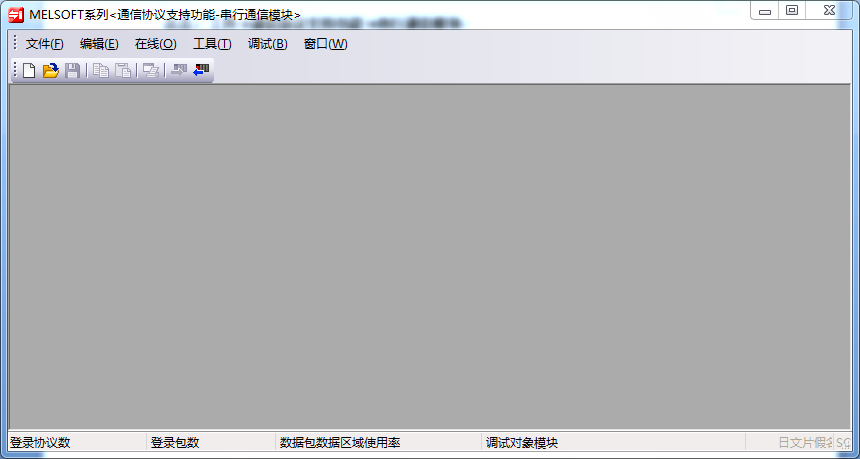

出現如下窗口,點擊新建

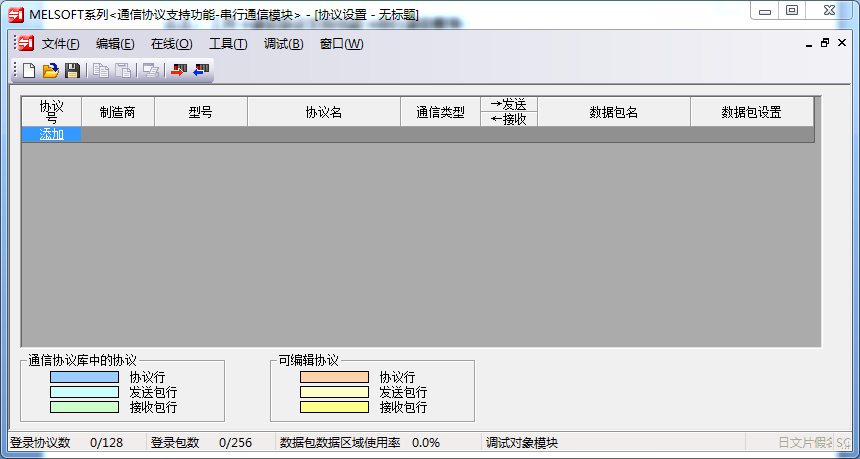

出現如下窗口,點擊添加

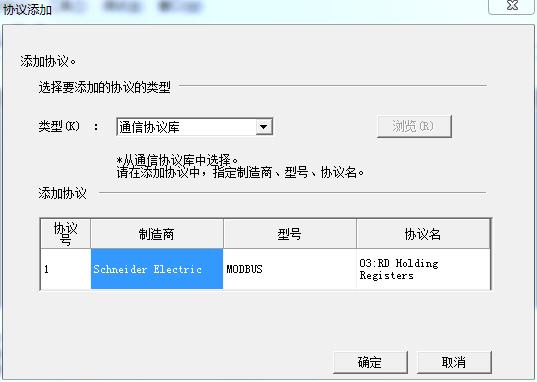

按如下窗口選擇,協議名一項里可以根據自己的實際情況,選擇MODBUS的功能碼,此處我們選擇讀保持寄存器功能碼03,

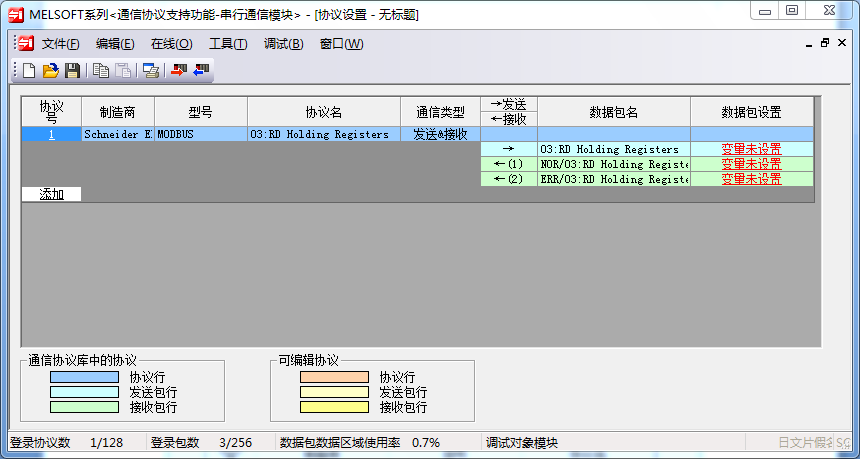

點擊確定后,窗口如下,可以根據實際需要,繼續添加協議



點擊:編輯à軟元件批量設置

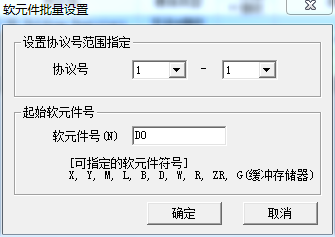

輸入起始軟元件號

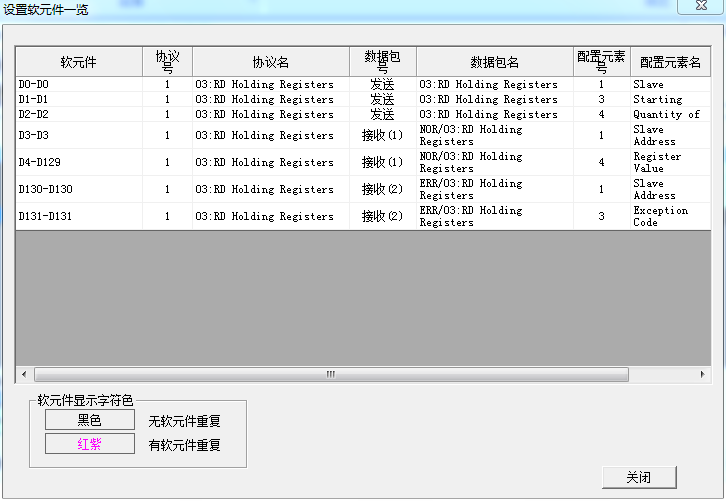

點擊:工具à設置軟元件一覽顯示,會看到通信用到的一些軟元件的設置


點擊:在線à模塊寫入,選擇正確模塊寫入,寫入完成后,會彈出提示框

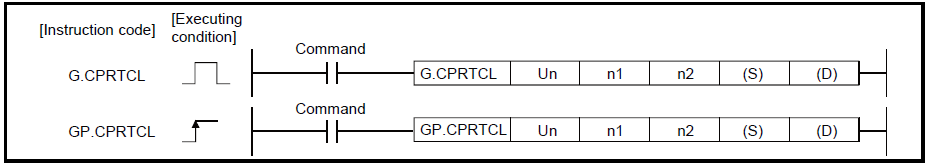

G.CPRTCL指令說明:



Un:模塊開始IO信號(智能模塊的起始XY地址四位中的中間兩位,本例為0060

n1: 通信端口號(1CHANNEL 1,2CHANNEL 2

n2: 連續執行的協議個數

(S): 控制數據保存的起始地址

(D):通信結束時ON的標志位




D0:外部設備的MODBUS地址

D1:外部設備數據的寄存器地址

D2:讀取的數據個數




[TOP   H6   H1C2  K1  K1] 設置禁止回波傳送



D52:第一次執行的協議編號



如果有多個協議,以此類推:

Sn+2):第一次執行的協議編號

Sn+3):第二次執行的協議編號

Sn+9):第八次執行的協議編號
