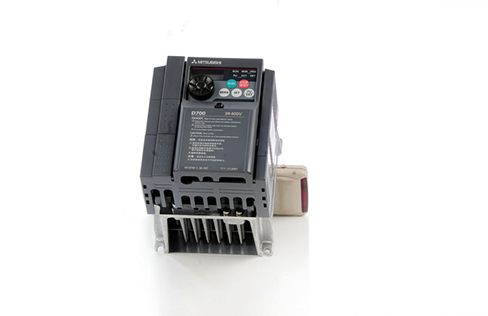

三菱變頻器參數設置詳解

點擊:59299 日期:2014-12-23 選擇字號:

深圳海藍機電設備有限公司的工程師給大家詳細介紹一下三菱變頻器的參數設置,希望對三菱變頻器用戶名,或者是手上有接到三菱變頻器項目的工程師,技術員能有幫助吧。海藍機電設備有限公司的工程師是一支技術水平過硬的團隊,很多都有大項目的實戰經驗。



一、參數設置

1. 先選擇參數設定模式

2. 按SET鍵進入改變參數狀態(此時用SET鍵可以改變參數數位)

3. 按向上\向下鍵增加\減小參數

4. 按SET鍵顯示參數的現在設定值

5. 按向上\向下鍵增加\減小參數設定值

6. 按SET 鍵1.5秒寫入設定值,屏幕閃爍設定成功

二、變頻器主要參數介紹

1. 上限頻率(Pr。1)

限制變頻器輸出頻率上限值,出廠設定為120Hz

2. 下限頻率(Pr。2)

限制變頻器輸出頻率下限值,只要啟動信號為ON,頻率達到下限值就啟動電機

3. 加減速時間設定

Pr。7加速時間 Pr。8 減速時間 Pr。44第二加速時間 Pr。45第二減速時間

4. 電子過流保護(Pr。9)出廠設定值為變頻器的額定電流

5. 適用負荷選擇(Pr。14)

恒轉矩負荷(輸送機、臺車等)設定為0

低轉矩負荷(風機、泵等)設定值為1。出廠設定值為1

6. 參數寫入禁止選擇(Pr。77)運行時設置為1防止誤操作

僅限于停止寫入設定值為0。出廠設定為0

不可寫入設定值為1

即使運轉也可以寫入設定值為2

用電壓輸入信號操作時(Pr。73)

用電壓輸入操作信號時,應設定端子2-5鍵的頻率設定電壓信號的規格。

1)DC 0-5V時,設定值Pr。73=1(出廠設定值)

2)DC 0-10V時,設定Pr。73=0

用電流輸入操作信號時,端子4-5之間輸入信號,端子AU-SD之間短路

頻率設定電壓(電流)增益的設定

頻率設定電壓增益(Pr。903)DC5V(或10V)時為60Hz

頻率設定電流增益(Pr。905)DC4ma時0Hz,DC20ma時60Hz

逆轉防止選擇(Pr。78)

用于僅運行在一個方向的機械,例如:風機、泵

正反轉均可設定值為0,出廠設定值為0

不可逆轉設定值為1

可逆轉設定值為2

三、工作監視選擇

1. 待機狀態現在為頻率監視

2. 按SET鍵進入電流監視

3. 在2狀態下按SET鍵進入電壓監視

4. 在3狀態下按SET鍵進入報警監視

5. 在4狀態下按SET鍵進入頻率監視

四、變頻器工作模式選擇

在待機狀態下顯示監視模式

按MODE鍵進入頻率設置模式

在2狀態按MODE鍵進入參數模式

在3狀態下按MODE鍵進入運行模式

在4 狀態下按MODE鍵進入幫助模式

在5 狀態下按MODE鍵回到監視模式

五、頻率設置

1. 先選擇頻率設定模式

2. 按向上\向下鍵增加\減小設置頻率

3. 按SET鍵寫入設定頻率。屏幕閃爍冰出現字母F,設置成功

六、拷貝模式

在工作中我們經常會遇到這樣的情況,有一臺變頻器壞了買了新的卻不知道原來變頻的參數。這種情況可以利用變頻器的拷貝模式解決。此模式可以用操作面板把源變頻器的參數直接復制到目標變頻器中。具體方法如下:

源變頻器通電開機,并選擇參數設定模式

按兩次向下鍵,再按SET鍵進入參數讀出準備期

按SET鍵1.5秒讀出參數,閃爍,顯示讀出成功

源變頻器停電。啟動目標變頻器。按1、2步進入參數讀出準備期

按向上建進入參數寫入準備期

按SET鍵1.5秒寫入參數。閃爍,寫入成功

按向上鍵進入參數校驗準備期

按SET鍵1.5秒,閃爍,校驗參數。若無錯誤提示則寫入成功

關閉目標變頻器,更換新操作面板。
