開關啟停、旋鈕調速

1、接線：

按圖一所示的電路，連接空氣開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，鍵盤數碼管顯示0.0。

關掉電源，電源指示燈熄滅后，再連接電機、起停開關、電位器、頻率表(0～10V電壓表頭)等，變頻器和電動機接地端子可靠接地，并仔細檢查。

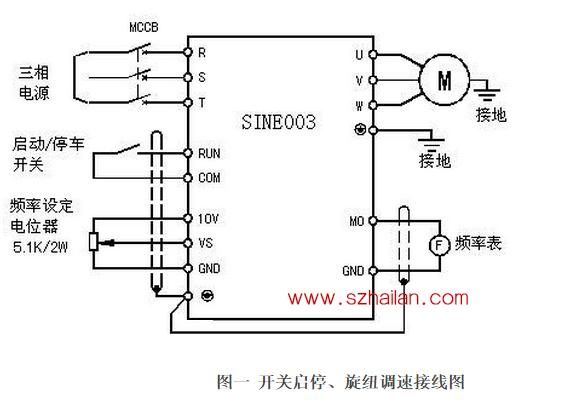

圖一 開關啟停、旋紐調速接線圖

2、參數設定：

F1.01出廠值為0，設定為1 F1.02出廠值為0，設定為1

按電機名牌設定電機參數：F1.21、F5.00～F5.04

查看F1.00的參數，旋轉電位器，數碼管顯示的參考輸入從0.0～50.0跟隨電位器變化。 3、運行：

合上起停開關，變頻器運行指示燈亮，輸出頻率從0.0Hz到達電位器設定頻率。調節電位器，改變電動機轉速。
