如何設計PLC控制機床的基本步驟

點擊:10826 日期:2015-04-01 選擇字號:

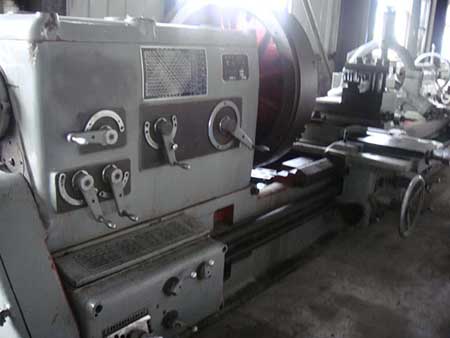

 三菱PLC控制機床

    設計PLC控制機床的基本步驟

  現在采用PLC控制的機床是越來越多,運用PLC的控制能簡化電路,使設計更加簡單,安全,可靠。一些高級的PLC具備了各種接口以實現連機,上網等功能。使得人們可以遠程控制設備。那么,如何才能設計好一臺由PLC控制的機床呢?以本人的經驗,至少要了解以下幾方面的知識:

  一、知道PLC的工作原理

  可編程序控制器又簡稱PLC,和繼電器系統類似,PLC也是由輸入部分,邏輯部分和輸出部分組成,輸入部分收集并保存被控制部分實際運行的數據,邏輯部分處理輸入部分所取得的信息,并判斷那些功能需作出輸出反應。輸出部分提供正在被控制的許多裝置中,哪幾個設備需要實時操作處理。PLC采用大規模集成電路構成的微處理器和存儲器來組成邏輯部分。盡管邏輯部分的作用與繼電器控制系統類似,但是其組成,工作原理,運行方式與前者是截然不同的。通過編程,可以靈活的改變其控制程序,相當于改變了繼電器的硬接線線路,這就是所謂的“可編程序”。

  二、掌握PLC的語言和指令

  知道了PLC的工作原理后,理解它的語言就比較容易了。PLC語言最常見的有梯形圖和語句表兩種。其中梯形圖又是最為直觀和好用的。要詳細了解可以看相關教材,要強調的是,雖然原理一樣,基本指令也大同小異,但廠家不同PLC指令符號會有所不同,例如,同是上升沿微分,三菱公司的產品用PLS表示,歐姆龍公司卻稱為DIFU,而西門子公司則是│P│。這些具體的區別就要看各種產品的編程手冊了。

  三、學會使用各種編程軟件

  一個程序編好后要把它輸入PLC中,過去用的較多的是手持編程器,要人工輸入,比較麻煩,容易出錯。近年來年隨著計算機的普及,已逐漸被各種編程軟件所取代。例如三菱公司的FXG-P,歐姆公司的CX-PROGRAMMER。西門子公司的STEP-7-MICRO-WIN32等。這些工具軟件都可以在 WINDOWS的環境下運行,用起來很方便,當你選定了一個廠家PLC后,一定要學會使用它的編程軟件,因?yàn)檫@將極大的節約你的編程和調試時間。以歐姆龍推出的CX-PROGRAMMER軟件為例,在編程時它能為你提供操作數的輸入范圍,迅速搜索特殊指令。根據梯形圖自動生成語句表,并指出其中的語法錯誤,在調試時它通過數據線把程序快速準確傳入PLC,然后監控執行狀態,可以對各輸入輸出點強制置位/復位。還可以進行在線編輯??傊?,當你熟練掌握了編程軟件的使用方法。就一定能事半功倍的完成的設計任務。

  四、明白PLC控制的信號有哪些

  PLC 是根據輸入條件來控制輸出信號的。輸入信號就是控制臺上的按鈕,機床上的限位開關,壓力繼電器和光電開關等各類傳感器,而輸出點則控制繼電器或接觸器線圈的通斷,指示燈的明滅,液壓閥電磁鐵的吸合及變頻器的信號端子的輸出。在做一個機床設計時我們經常會碰到兩個問題,一個是PLC可擴展的I/O點數是有限的,另一個是增加I/O點數是要增加成本的。所以我們要知道控制的信號有那些,各是多少,統計出需要多少輸入和輸出點,據此選出PLC.
