三菱QJ61BT11N和I/O站CC-LINK通訊方法

點擊:20020 日期:2017-01-18 選擇字號:



主站三菱QJ61BT11N與遠程I/O站三菱PLC模塊AJ65BTB2-16D、AJ65BTC1-32T之間的通訊

1、 系統配置圖

主站與遠程I/O站的系統配置圖如圖一

2、系統構成壞境

硬件: Q06HCPU、QJ61BT11N、QX41、QY41P、AJ65BTB2-16D、AJ65BTC1-32T、

CC-Link專用電纜以及終端電阻(110歐1/2W)

DC 24V開關電源(給遠程I/O模塊供電)

3、模塊設置

1)主站的設置

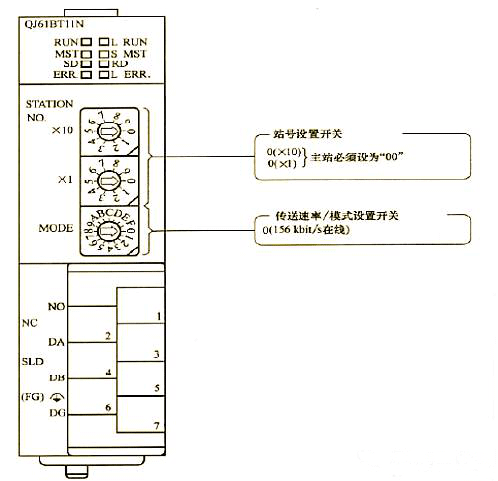

主站開關設置為,站號設置開關:00 傳輸速度/模式設置開關:0 如圖二:

圖一:


圖二:

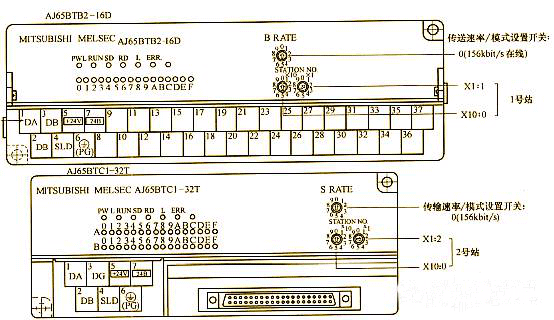

(2)遠程I/0站的設置為,AJ65BTB2-16D模塊的站號設置開關:01 AJ65BTC1-32T模塊的站號設置開關:02 ,他們的傳輸速度/模式設置開關都設置為:0 如下圖所示:


4、線路連接

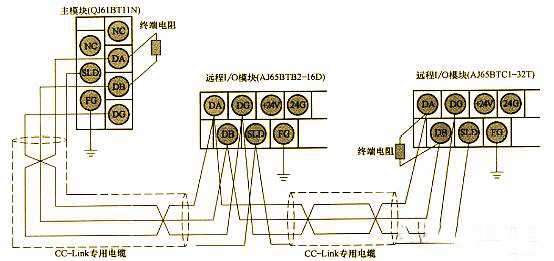

1)CC-Link專用電纜連接。用CC-Link專用電纜連接模塊,兩端加終端電機,如下圖所示。在連接前一定要斷開電源。

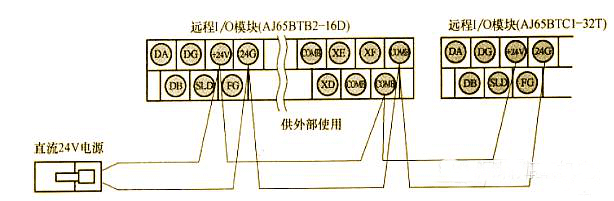

(2)直流24V線路連接。遠程I/O站(內部和外部I/O)的直流24V電源線的連接如下圖所示。連接前一定要斷開電源,注意正負極性。


5、軟件設置步驟

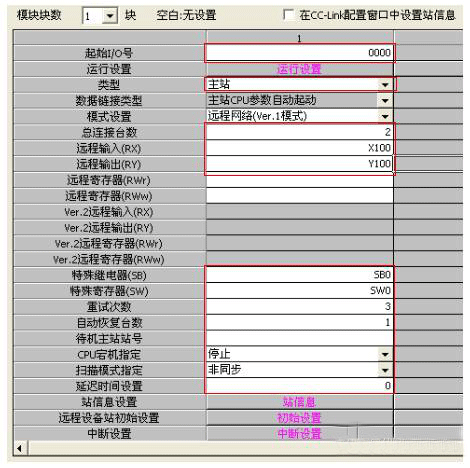

1)網絡參數/自動刷新參數。在工程數據列表窗口中依次選擇:【參數】——【網絡參數】——【CC-link】 。在窗口對話框中的【模塊數】中選擇“1”塊;

【起始I/O號】輸入“0000”

【類型】“主站”

【模式設置】“遠程網絡-Ver.1模式

【總連接個數】“2”

【遠程輸入(RX)刷新軟元件】“X100”

【遠程輸出(RY)刷新軟元件】“Y100”

【特殊繼電器(SB)刷新軟元件】“SB0”

【特殊繼電器(SW)刷新軟元件】“SW0”



如下圖所示:

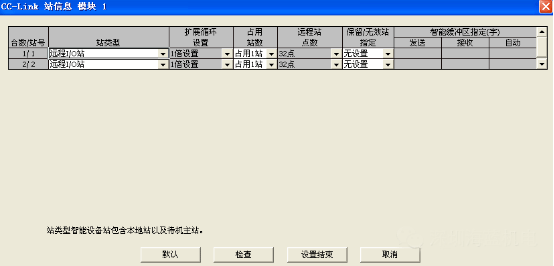

(1)站信息。單擊上圖“站信息”按鈕,在對話框設置為



6、編程

1)數據的刷新。Q CPU主站的緩沖存儲器的遠程I/O站的刷新關系(RX/RY)。如下圖所示:

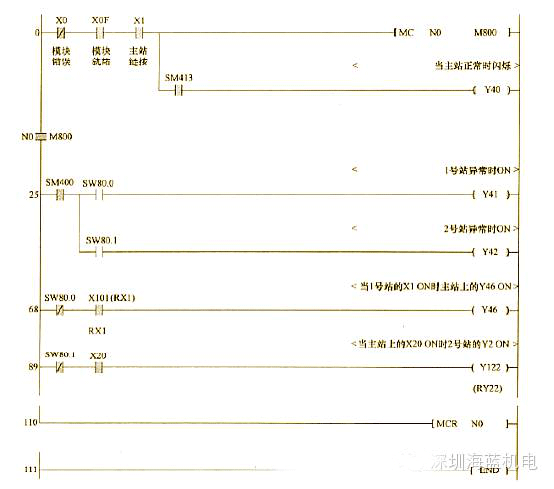

(2)順控程序的示例程序如下所示:
