三菱Q系列PLC以太網與觸摸屏GOT2000系類的通訊

點擊:22279 日期:2017-04-13 選擇字號:

最近有許多客戶常向海藍機電技術人員詢問關于三菱plc與觸摸屏通訊的問題,那么海藍機電下面就以三菱Q系列PLC觸摸屏GOT2000系類的通訊為例來說說。希望大家看完之后能夠有所收獲!

用到的三菱Q系列PLC型號有:三菱Q02UCPU、Q03UDECPU及三菱PLC以太網模塊QJ71E71-100。三菱觸摸屏型號為:GT2310-VTBA,下面是關于通訊的具體介紹:

1、三菱Q02UCPU三菱PLC以太網模塊QJ71E71-100與兩個三菱觸摸屏GT2310-VTBA通訊

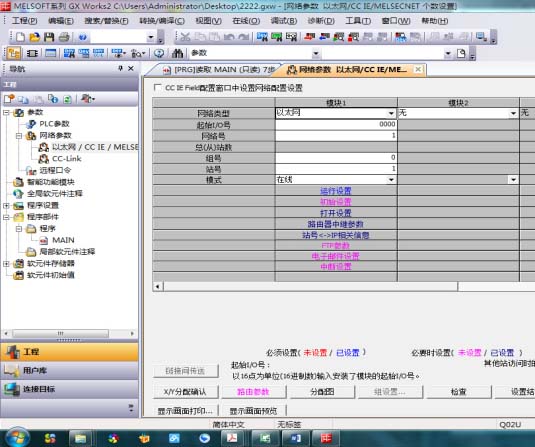

三菱PLC編程軟件GX Works2中新建工程,選擇Q02UCPU,在PLC參數中的網絡參數的以太網等等,選擇模塊1,具體設置如下圖:




因?yàn)榘讶?/span>PLC以太網模塊QJ71E71-100放在I/O0上面,所以起始I/O號為0000,網絡號和GOT統一,站號不重復。

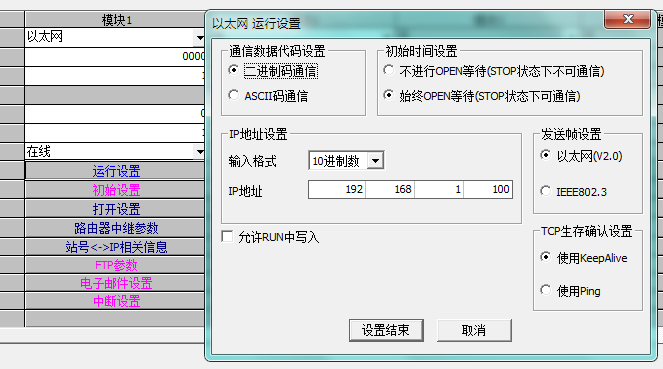

接著點擊運行設置,如下圖:




因?yàn)槭钦{(diào)試的緣故,所以選擇始終open等待,IP地址前3位和GOT一樣,后一位不同就可以了。

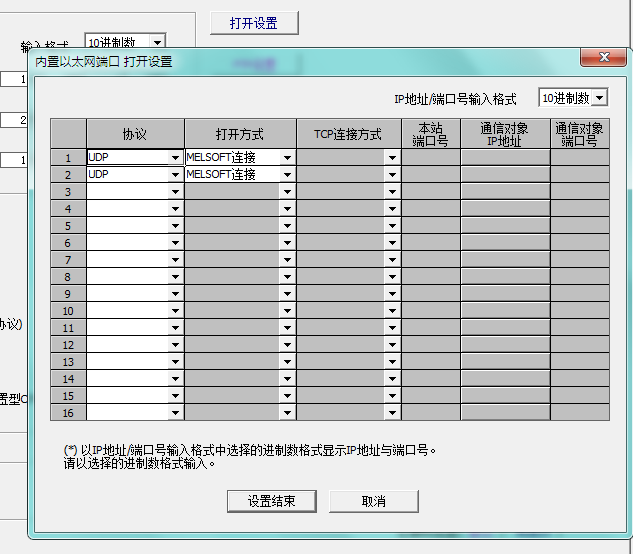

接下來就點設置結束,不點則將不會保存,然后選擇打開設置,具體設置情況如下圖




因?yàn)?/span>GOT里面固定的緣故,所以協議必須UDP無順序是試出來的,本站端口號,一般可以順便選,只已啟用的端口號重合就,在GOT中,有個信號是傳送到5001的,這里我們用5001就會報錯。通訊對象端口號,就是GOT端口號,在GOT里面設置,這里選的是默認的5001。IP前三同,后一位不同,GOT里面設置。此處設置完,PLC的設置就結束了。特別注意,三菱PLC以太網模塊QJ71E71-100是占32個I/O口,分配的時候要注意。

接下來的GOT的設置。

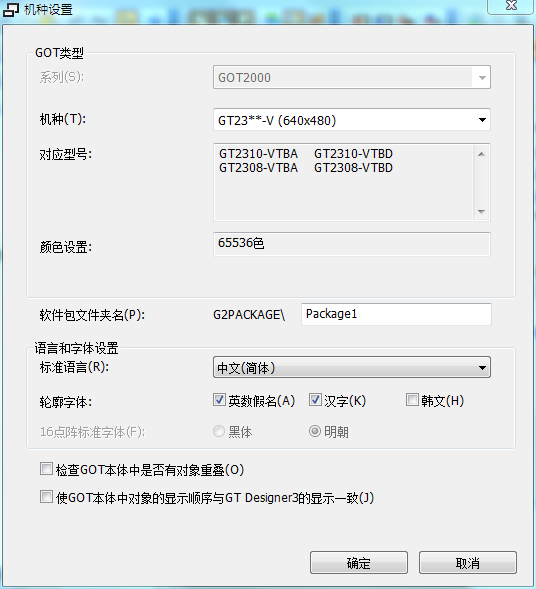

打開三菱觸摸屏編程軟件GT Designer3,新建,選擇機型,可以隨便選,稍后根據需求進行修改,然后在公共設置里面有具體設置,如圖:




此處為機種設置,接下來則是連接機器設置:

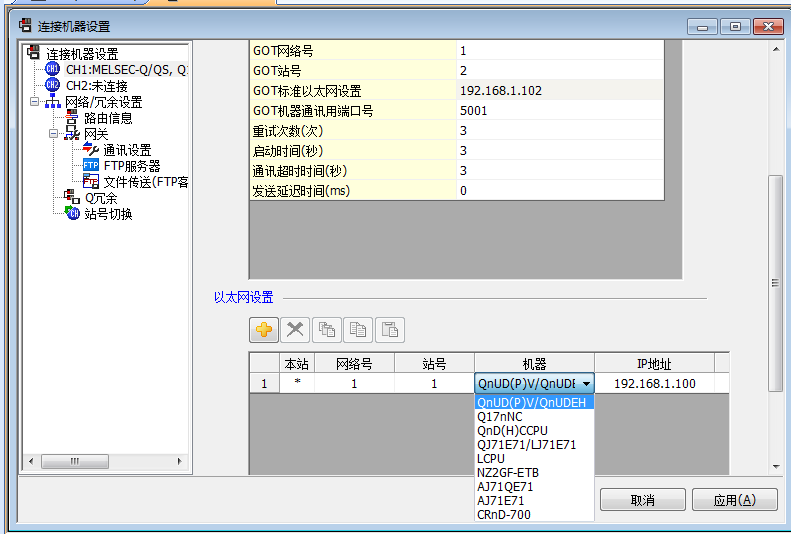

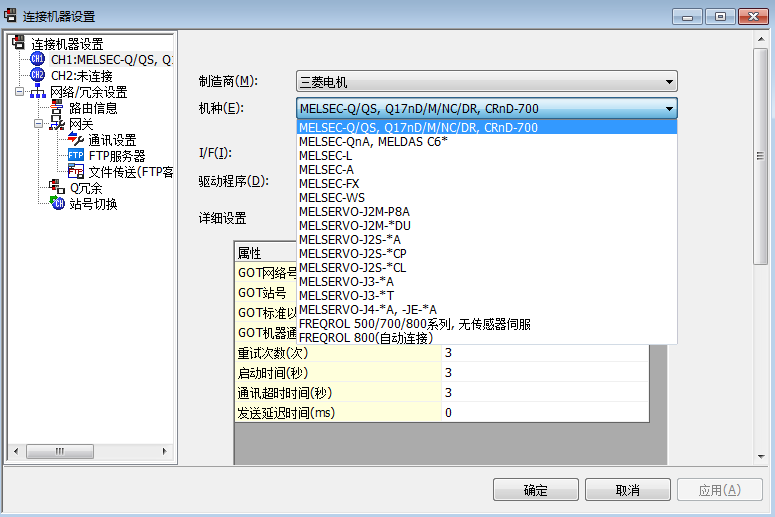

機種選第一個,鼠標往下會發現有個以太網設置,此處機器選擇前綴為QJ的那個。這里順便把IP地址,站號,網絡號,端口號的統一設置完成GOT設置就到此結束。



2、三菱Q03UDECPU與兩個三菱觸摸屏GT2310-VTBA通訊

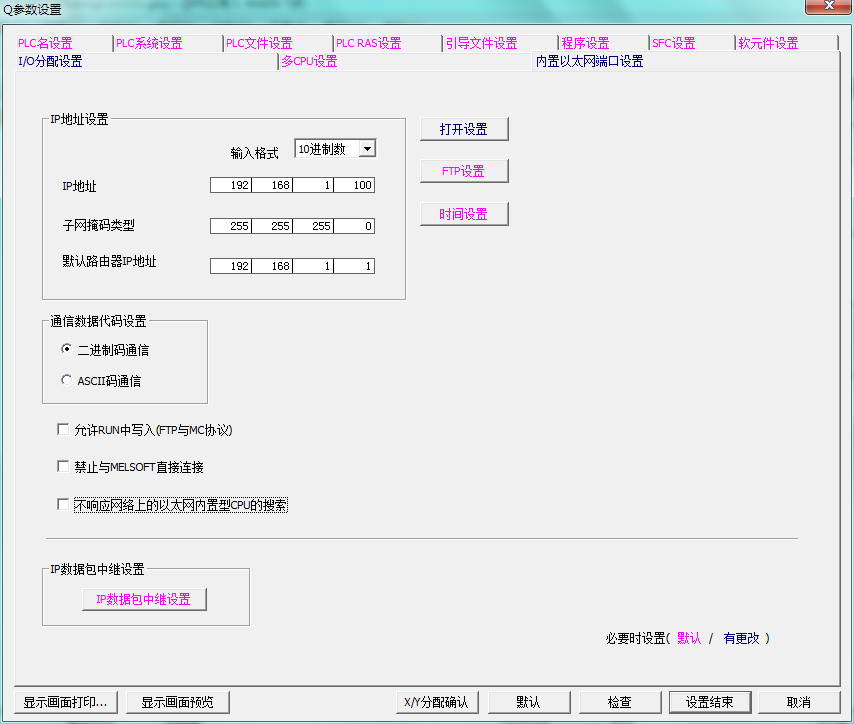

此三菱CPU有內置以太網模塊,在Work2的PLC參數中設置




這里用的是交換機,可不用路由器的設置(如用到路由器則需子網掩碼的設置了,較為麻煩),IP設置完成后,點打開設置

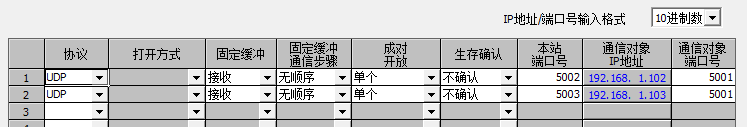

用到幾個GOT,就選設置幾個UDP。三菱QnUCPU用戶手冊(內置以太網端口通訊篇)說明如下



PLC設置結束,GOT設置和前面的一樣,只需要修改一處即可!




在機器處將之前的選的QJ17改成藍色橫條。設置完成后傳到GOT和PLC中,三菱觸摸屏GOT2000與三菱Q系列以太網通訊就完成了。如有不明之處,均可撥打海藍技術服務熱線:400-8819-130。
