技術分享

當前位置:三菱PLC > 技術服務 > 技術分享

三菱PLC模塊QD75 M代碼功能使用說明

點擊:26748 日期:2017-05-25 選擇字號:

    最近接到許多客戶的電詢,都在問三菱PLC模塊QD75 M代碼是什么,該如何使用?那么海藍機電小編便借花獻佛,將我司技術人員寫出的三菱PLC模塊QD75 M代碼功能使用說明分享與諸位三菱PLC用戶,希望能對大家有所幫助!

功能描述:“三菱PLC模塊QD75M代碼輸出功能”按照給各個定位數據設置的代碼編號(0 至65535)發布輔助工作命令(夾緊或鉆孔停止、工具更換等)。

使用步驟:

一:設置三菱PLC模塊QD75M 代碼ON時輸出時序 兩種時序:WITH”模式(啟動完成,BUSY信號ON時輸出AFTER”模式(定位完成,BUSY信號OFF時輸出

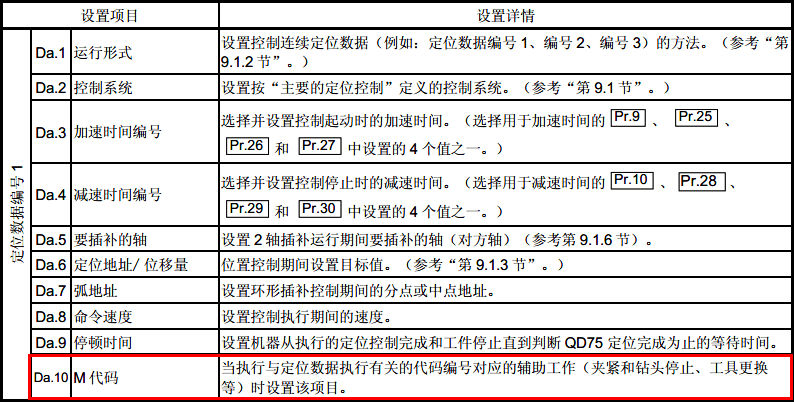

二:在定位數據的設置項目Da.10 M 代碼”中設置M代碼編號(1-65535可以設置)




三:讀三菱PLC模塊QD75M 代碼

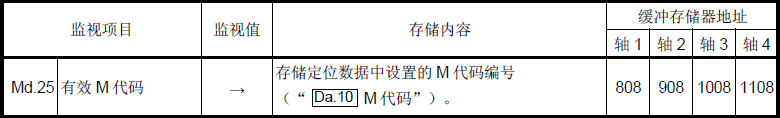

M代碼ON信號(每個軸對應X4、X5X6、X7)變成ON時,M代碼”存儲在下列緩沖存儲器中。



四:三菱PLC模塊QD75M 代碼OFF 請求

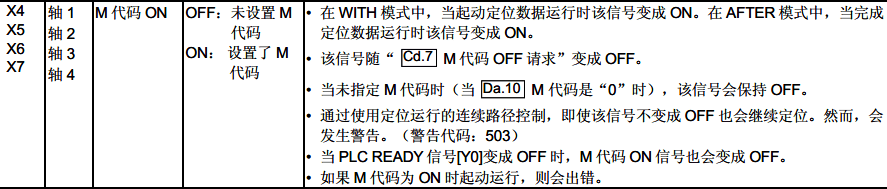

M代碼ON 信號(X4、X5、X6X7)為ON 時,必須通過順控程序使它變成OFF。為了使M代碼ON 信號變成OFF,在Cd.7 M 代碼OFF 請求”中設置“1”。



五:程序例子:

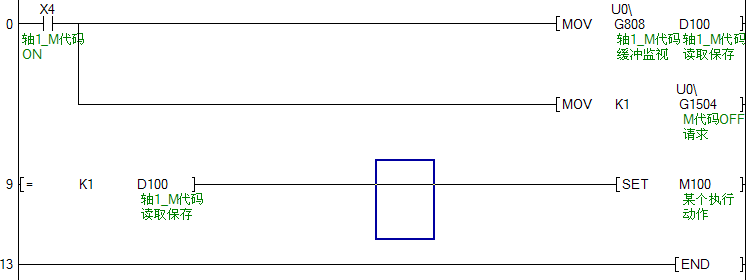

下面是一個把Md.25 有效M代碼”讀入PLC CPU 數據寄存器(D110)的順

控程序例子。(讀取的值用于命令輔助工作。)

不把M代碼讀作“上升沿命令”,而是讀作“ON 執行命令”。

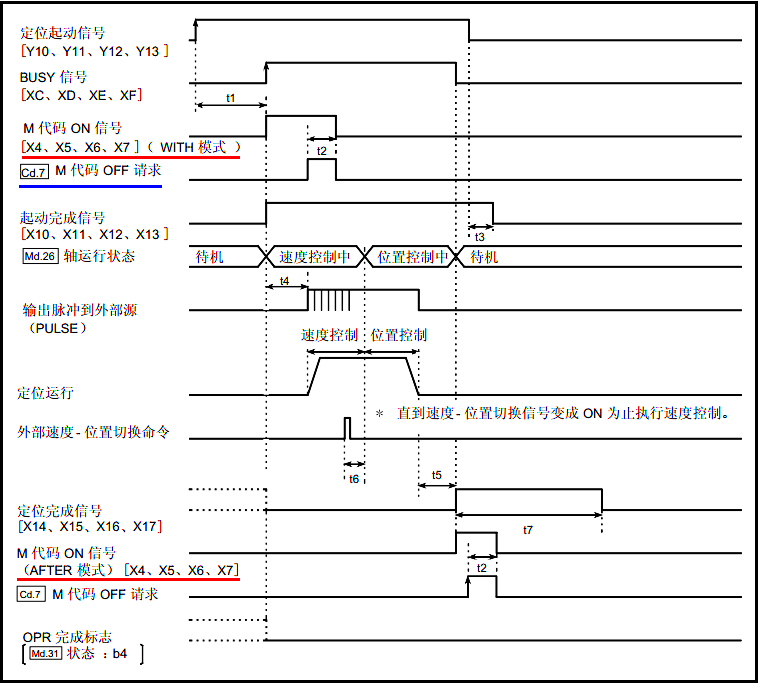

附錄:三菱PLC模塊QD75 M代碼輸出時序圖



     以上便是三菱PLC模塊QD75 M代碼的功能使用說明,參照以上內容即可靈活掌握使用M代碼!更多三菱PLC模塊產品信息和技術知識,盡在海藍機電官網!
