一、三菱伺服MR-J3接線說明

外部PLC控制 伺服引腳 定義 說明 備注

?外部模擬量（+）-------- 2    VC 速度模擬量（+0-10V） 轉矩控制

?外部模擬量（+）-------- 27 TLA 轉矩模擬量（±0-8V） 轉矩控制

?外部模擬量（-）-------- 28   LG 模擬量公共端（0V） 轉矩控制

?三菱PLC輸出點 --------16 LOP 轉矩/位置切換 0FF:轉矩

  三菱PLC輸出點 ------- 19 ST1 正轉啟動 轉矩控制

?三菱PLC輸出點 ------- 41 ST2 反轉啟動 轉矩控制

?PLC輸出點 ------- 10 PP 正轉脈沖 位置控制

?PLC輸出點 ------- 35 NP 反轉脈沖 位置控制

?PLC輸出點 ------- 15 SON 伺服使能 必備接線

------- 42 EM2 強制停止 必備接線

l開關電源（-） ------- 47 DOCOM 供電DC0V 必備接線

l開關電源（+） ------- 20 DICOM 供電DC24V 必備接線

l                ------- 12 OPC 脈沖電源 位置控制

二：三菱伺服J3參數設置

參數 定義 設置值 說明

PA01 運行模式 1 位置/速度切換模式

PA05 電子齒輪比 1000 每轉脈沖數

PA13 脈沖輸入形式 0001 脈沖+方向

PA21 電子齒輪選擇 1001 PA05有效

PD01 輸入信號選擇 0C00 正負極限屏蔽

PD04 引腳信號選擇 00232323 16腳分配為LOP信號

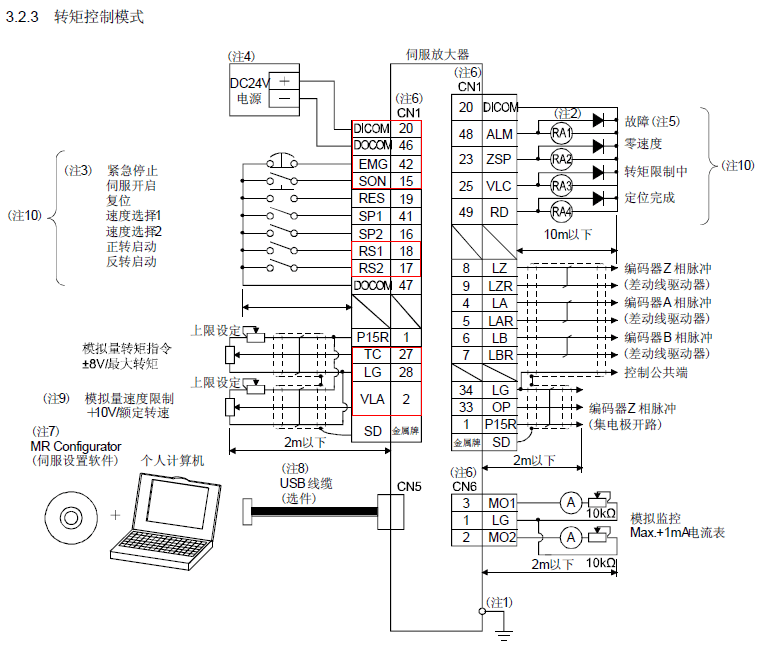

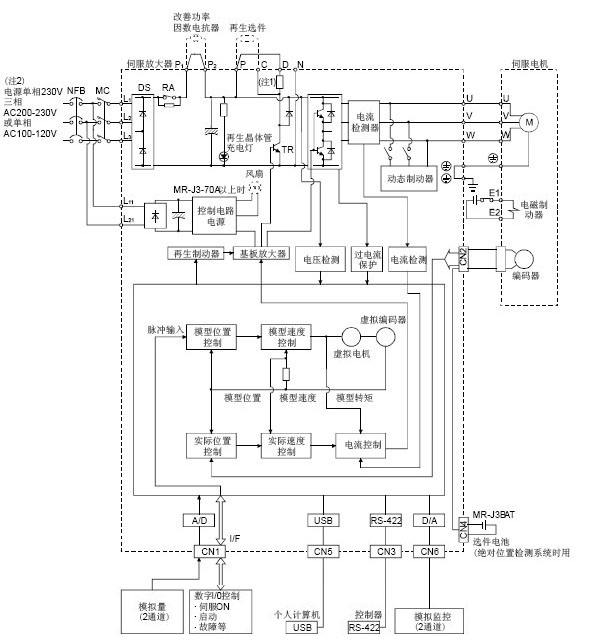

三：附三菱伺服電機MR-J3系列說明書接線圖

    以上便是三菱伺服電機MR-J3系列位置/轉矩控制說明，希望能對小伙伴們有所幫助！如你對三菱伺服產品有所需求，也請多多支持海藍，我們將為您提供質優價廉的產品和細致入微的服務！24小時服務熱線：400-8189-130！
