三菱伺服選型軟件MOTSZ111E的使用說明

點擊:25692 日期:2017-06-12 選擇字號:
三菱伺服選型軟件MOTSZ111E,輸入機械參數及運行相關數據,用戶可以方便地選擇最合適的三菱伺服放大器、三菱伺服電機(包括制動器)和再生制動選件。

    關于三菱伺服的選型,還真不算是一件簡單的事情,涉及到機械組成、機械運行曲線、負載轉矩、負載慣量、加減速轉矩......等等相關方面。

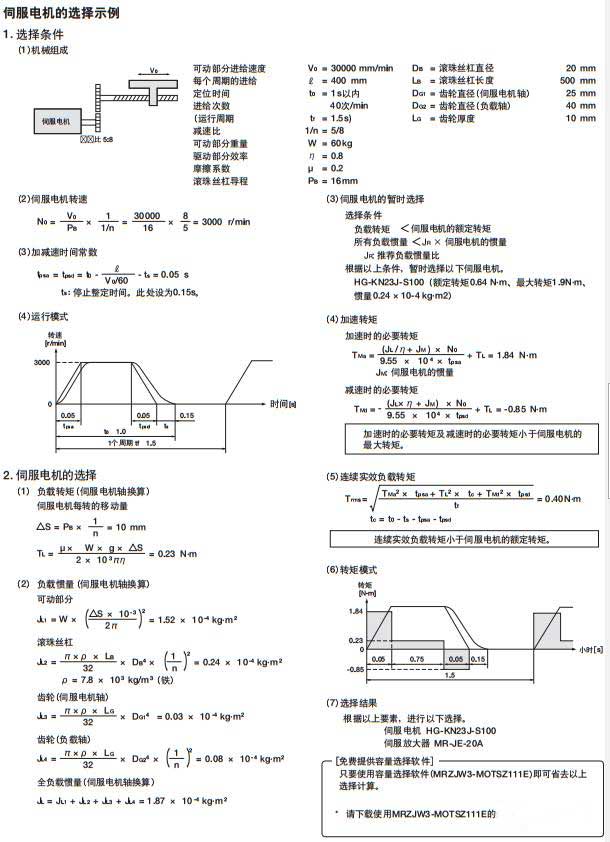

比如下圖是三菱伺服電機選擇示例,滿滿的一頁都是計算...



上圖結尾提到了免費提供的容量選擇軟件(MOTSZ111E),通過該軟件即可免去以上計算過程。

那么,接下來,就給大家簡單介紹一下這個軟件的使用方法。

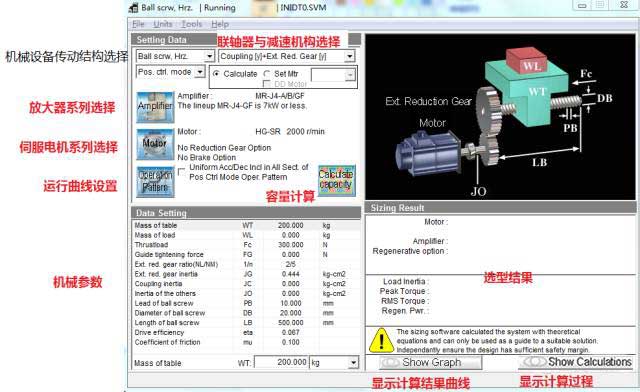

打開軟件,可以看到以下界面:

由于只有英文版的,可能使用起來不太方便,以下給大家做一下界面說明:

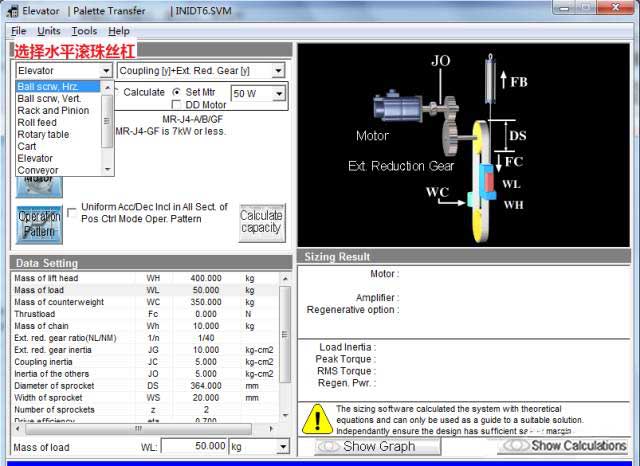

1.機械傳動結構選擇

軟件內置的機械設備傳動結構有9種,有水平滾珠絲杠、垂直滾珠絲杠、行車、旋轉臺、電梯結構等等可供選擇。用戶可以根據實際設備對應的結構來選擇。為了簡單起見,本文以水平滾珠絲杠為例。



2.聯軸器/減速機選擇

選擇是否帶有聯軸器、減速機。





3.伺服系列選擇

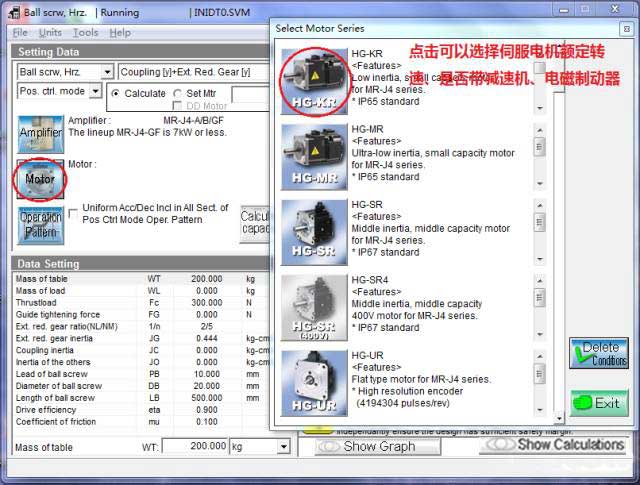

4.三菱伺服電機系列選擇

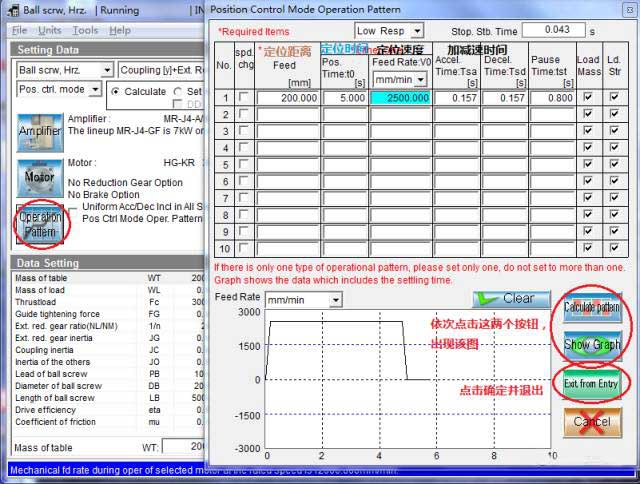

5.運行曲線設置

運行曲線描述了三菱伺服電機在執行定位指令時,需要以多大的加減速時間,多大的速度、走多少的距離。



6.機械參數設置

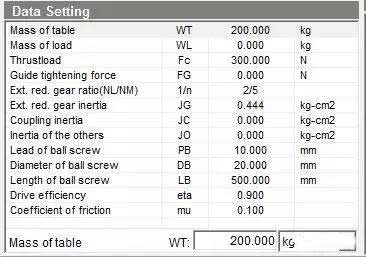

由于都是英文,可能不好理解,故整理了下表供大家參考。

工作臺重量

Mass of table

WT

負荷重量

Mass of load

WL

負荷反抗力

Thrustload

Fc

工作臺引導面的夾緊力

Guide tightening  force

FG

減速比

Ext. red. gear  ratio(NL/NM)

1/n

減速機慣性矩

Ext. red. gear  inertia

JG

聯軸器慣性矩

Coupling inertia

JC

其他輸出軸換算慣性矩

Inertia of others

JO

滾珠絲杠導程

Lead of ball screw

PB

滾珠絲杠直徑

Diameter of ball  screw

DB

滾珠絲杠長度

Length of ball screw

LB

驅動部分效率

Drive efficiency

η(eta)

摩擦系數

Coefficient of  friction

μ(mu)

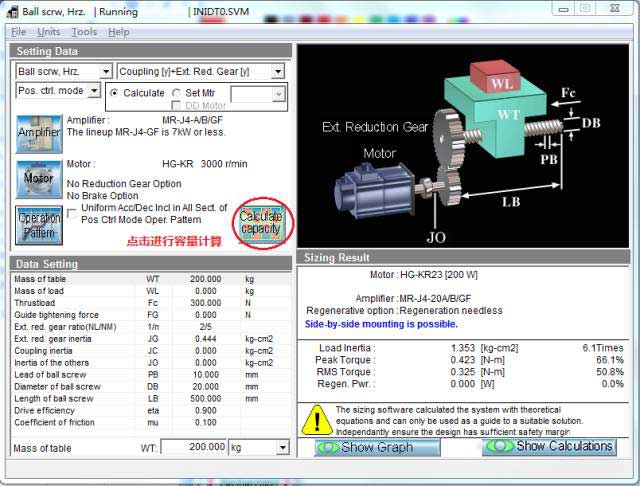

完成以上設置之后,點擊容量計算

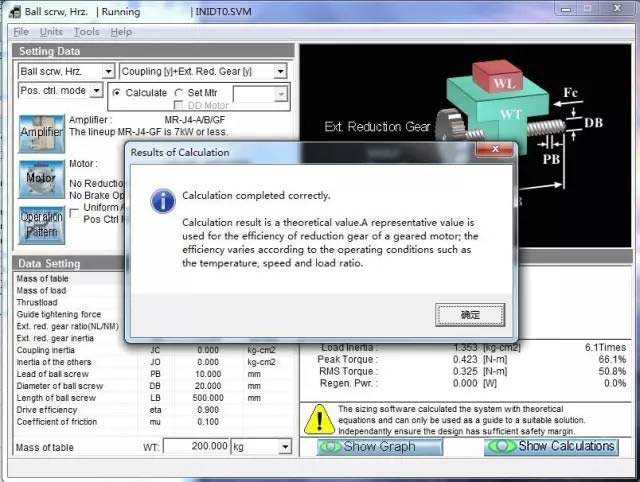

計算完成時會彈出以下窗口。

將在右下角顯示選型結果,并可以選擇顯示計算過程。

若計算出錯,或者所選伺服放大器/電機無法匹配,會出現以下畫面,在選型結果處顯示相關信息,不符合要求的參數紅字表示。

    以上便是三菱伺服選型軟件MOTSZ111E的使用說明,更多三菱伺服技術資訊,盡在深圳海藍機電官網!
