三菱plc輸入電路如何接?

點擊:19458 日期:2017-06-29 選擇字號:

       市場上plc種類有很多,那么plc的輸入電路要怎么去接呢?今天就拿使用普遍的三菱plc來說一說。

       一般情況下三菱plc輸入電路可分為三種類型.其中用的較多的占兩種,一種是直流12-24V輸入,另一種就是交流100-120V 、200-240V輸入,第三種就前兩種的結合:交直流輸入。而且外界輸入器件是有兩種的分別為:無源點有源的傳感器輸入;而這兩種外部器件是需要提供電源的,因?yàn)樗鼈?/span>要通過plc子與plc接,然后才能形成閉有源回路,才能滿足我們的需求

首先其中三菱plc-FX系列中的FX2N系列plc無源開關的接線只有直流輸入,且在plc內部,所以需要將輸入端與內部24V電源正極相連、COM端與負極連接,如下1所示的接法一樣,使得它的無源的開關類輸入不用提供獨立的電源。這就是它與其它類型的plc較為明顯的區別,因此在使用其它類型的plc時,要注意仔細閱讀它的使用手冊,防止接錯。

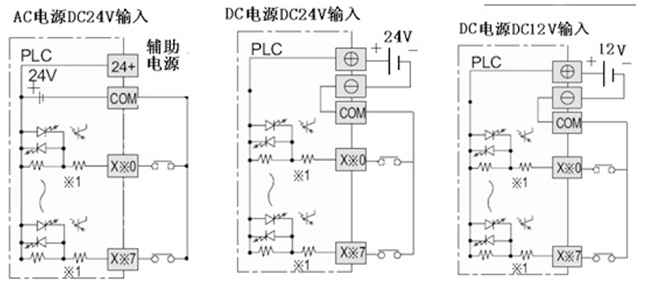

                                     FX2N系列 PLC 與無源開關的輸入連接示意圖
                                 圖 1

       其次是接近開關的接線方法:接近開關指本身需要電源驅動,輸出有一定電壓或電流的開關量傳感器。為了各種不同場合的檢測需要,所以開關量傳感器很多種,不過可根據開關量傳感器的信號線大致可分種,常用的是“兩線式”和“三線式”;而第三種為“四線式”,所不同的是“四線式有可能是同時提供一個動合點和一個動斷點,通常情況下是用其中一個就夠了另外一種情況是第四根線為傳感器校驗線,校驗線不與plc入端連接的,所以在通常的情況下下我們都可以參考三線式”的接線方式。2為PLC與傳感器連接的示意圖。

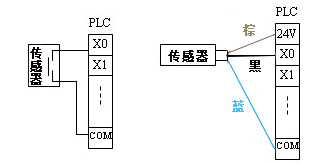

三菱PLC與傳感器連接的示意圖


            圖2

    “兩線式”的兩線別是:信號線電源線;三線式的三線分別是:電源正、負極和信號線。通常為了識別和區分不同作用的導線,所以用不同的顏色來區分種顏色的可查問相關的使用手冊。

       圖2右邊圖中所示為一種常見的顏色義。動合式信號線黑色表示;動斷式用白色導線表示。圖示為NPN型傳感器,是常用的形式。需要注意的是PNP型傳感器三菱PLC連接,是可以采用這種連接方式的,需要連接時務必要參考對應手冊。

三菱FX2N與編碼器連接圖


3

       最后是旋轉編碼器的接線旋轉編碼器可以提供高速脈沖信號,這個在數控機床及工業控制中經常需要用到。不同型號的編碼器輸出的頻率、相數也不一樣。所以按相數分有一相脈沖、雙相脈沖、三相脈沖,頻率分的100Hz 、200Hz 、1kHz 、2kHz等。當編碼器輸出頻率比較低的時候,plc響應;當編碼器輸出頻率高時plc不響應,在這個時候就需要將編碼器的輸出信號接到特殊功能模塊上, FX2N-11C如采用 FX2N-11IHC高速計數模塊。示例如圖3所示。

        總結:無論是三菱plc也好其他的plc也好,其接線方式都須按時使用手冊和相關規定執行,如果沒有相關資料,可以到相應企業或網站咨詢,也可以前往深圳海藍機電官網查詢!
