三菱變頻器帶動電機運行時產生抖動分析如下：

一、 機械共振

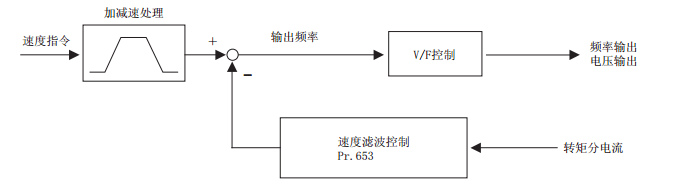

原因：機械共振產生的振動會影響變頻器的控制，導致輸出電流（轉矩）不穩定。根據控制方塊圖    （如圖1.1），可以通過改變輸出頻率來減少輸出電流（轉矩）的變動，從而減輕振動。

操作步驟如下：

 1、將Pr.653 設定為100%，以振動最大的運行頻率運行數秒后確認振動是否得到緩解。

 2、沒有效果時，請慢慢調高Pr.653 的設定值，反復運行并確認效果，將效果最明顯的值作為 （Pr.653） 的最終設定值。

 3、 調高Pr.653 后振動反而更大時，請將Pr.653 從100%開始慢慢調低并同樣進行效果確認。

二、電源高次諧波過大

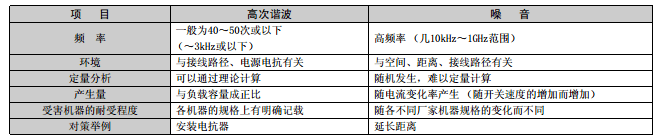

原因：電源高次諧波是由變頻器的整流部分產生的，對發電機及進相電容器等都會產生影響。高次諧波的產生源、頻率范圍和傳輸路徑與噪音及漏電流不同（如圖1.2）。

對策方法：

1、 安裝電抗器

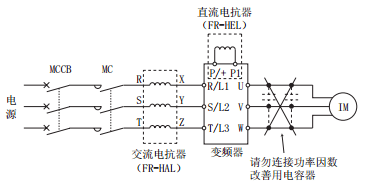

2、 接線示意圖（如圖1.3）：

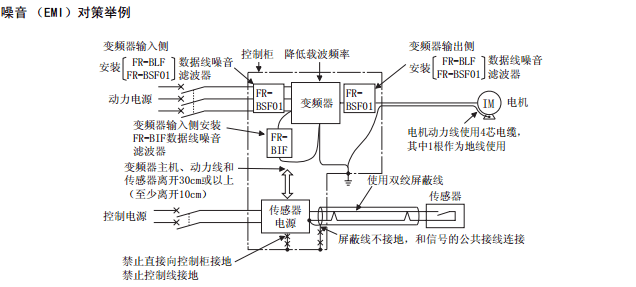

三、 變頻器產生噪音

原因：由于變頻器是以高載波頻率斷續輸出的，所以成為噪音的發生源。這種噪音的發生而使周邊設備誤動作。

對策方法：

1、 避免變頻器動力線 （輸出輸入線）與信號線平行接線和成束接線，應分散接線。

2、 檢測器的連接線、控制用信號線使用雙絞屏蔽線，屏蔽線的覆皮連接SD端子。

3、在較多產生噪音的機器上裝設浪涌抑制器，抑制噪音的發生，在信號線上安裝數據線濾波器。
