三菱FX系列plc故障排查

點擊:15620 日期:2017-08-28 選擇字號:

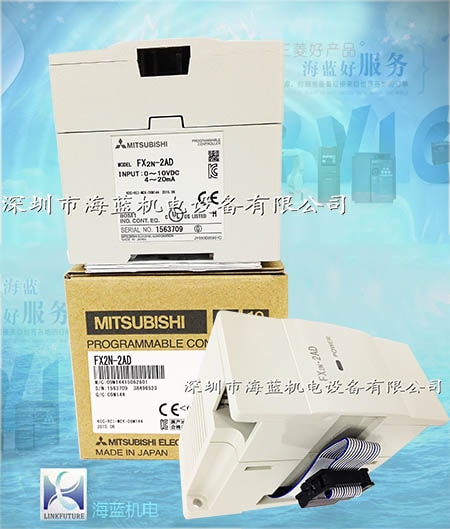

三菱FX系列plc

在控制產生中會遇到plc工作不正常的情況,而造成plc工作不正??赡苁峭獠吭蛞部赡苁莗lc內部的原因,所以今天就來分析一下plc故障的原因

【首先是外部原因的排查】

1、首先我們需要檢查的是電源:打開機器檢查各組電源是否有燒壞或者有外界因素干擾。

2、檢查整流橋后濾波是否已被電解。檢查電容是否正常,是否有損壞的跡象。

3、檢查保險絲是否有補燒壞。

通過以上是常見外部故障原因的排查,將有損壞的部件進行更換,然后再裝好機器,接通電源查看電源指示燈工作是否正常,若不正常,再重新排查,若正常,就使用系統測試平臺檢驗,調試。

plc內部原因的排查】

通常plc都設置了自我診斷的功能,當plc使用異常需要排查內部原因時,就要用plc自診斷功能了。

1、plc首先檢查電源電壓的數值是否正常。

2、plc及I/O端子的螺絲和接插件是否松動。

3、通過plc基本單元上設置的各項LED的指示燈指示,以查看plc和外部有無異常。若存在異常的時候,8009、8060~8068其中之一的值會被寫入特殊數據寄存器D8004中,需我們可以通過寄存器查出出錯代碼,再通plc的使用手冊查看錯誤內容,然后進行相應的調試。

本文介紹三菱plc如何進行根據LED指示燈(POWER指示燈、EPROR指示燈、輸入指示燈、輸出指示燈)的工作情況對plc故障原因進行排查。

1、POWER指示燈

POWER指示燈即電源指示燈,首先給三菱plc基本單元供電,正常的情況下POWER指示燈會亮,不需調整。如果不亮:

1)就要檢查電源接線是否有問題。另一種情況是在該電源上存在驅動傳感器時,要行檢查有無負載短路或過電流的現象,根據實際情況進行調整。

2)檢查plc內是否存在其他導電性干擾物或其它異常情況,從而導致燒壞基本單元內的保險絲,如果是,就要排除干擾物和異常情況,再換上相應好的保險絲即可。

2、EPROR指示燈

EPROR指示燈又稱出錯指示燈,正常情況下是不亮的,EPROR指示燈故障指示有:EPROR指示燈閃爍和EPROR指示燈亮等情況

1)首先EPROR指示燈閃爍:

造成EPROR指示燈閃爍的原因有:

程序語法錯誤(如忘記設置定時器或計數器的常數等)。

②有異常噪音、導電性異物混入等原因而引起程序內存的內容變化時。

如果三菱plc的運行狀態為“STOP”,而且所有的輸出變?yōu)镺FF時,首先要檢查程序是否有錯,再檢查有無導電性異物混入和高強度噪音源。

(2)EPROR指示燈亮

EPROR指示燈亮的原因有:

①第一種情況是三菱plc的CPU受到混入的導電性異物質或受外部異常噪音的干擾,以致CPU失控或運算周期超過200ms,導致WDT出錯,EPROR指示燈亮。

②檢查plc的接地是否符合要求。檢查過程如果出現[EPROR]LED燈亮→閃爍的變化,請進行程序檢查。

③如果EPROR指示燈是常亮狀態,檢查程序運算周期是否過長(監視D8012可知最大掃描時間)。

④plc內部發生故障,請與技術服務商聯系。

如果plc運行狀態處于“STOP”,而且所有輸出變?yōu)镺FF時,可以進行斷電復位,若plc恢復正常,請檢查一下有無異常噪音發生源和導電性異物混入的情況。



3、輸入指示

輸入指示燈常見指示故障:

(1)、輸入信號開關是OFF狀態,但是電路卻是導通的的原因:

①輸入開關的額定電流容量過大或由于油侵入等原因,容易產生接觸不良。

②當輸入開關與LED燈亮用電阻并聯時,即使輸入開關OFF但并聯電路仍導通,仍可對三菱FX系列plc進行輸入。

以上原因不光OFF的輸入有影響,對ON的輸入同樣也影響。

(2)輸入信號開關是ON狀態,但是電路卻無法導通的的原因:

①光傳感器等輸入設備的發光/受光部位受外界干擾(如雜質、灰塵或者損傷等),導致靈敏度大幅降低,從而造成不能形成回路的運行狀態。

②輸入端子上存在不同的外加電壓損壞輸入回路。如:會造成三菱FX2N系列plc運算周期短的時間內,不能接收到ON和OFF的輸入。

4、輸出指示

輸出指示燈指示故障:負載不能進行ON或OFF。

造成的原因:

①過載、負載短路或容量性負載的沖擊電流等,引起繼電器輸出接點粘合。

②接點接觸面不好導致接觸不良。

到這里就是本文的全部內容了,如果還有相關疑問可查問相應的使用手冊,還可以咨詢深圳海藍機電設備有限公司官網在線客服,和拔打服務熱線:0755-88356415
