教你如何制作三菱觸摸屏中動態文本

在三菱觸摸屏的應用中，通常會需要顯示一些動態的文本來形象的表示設備目前的工作過程，比如說在主畫面上能夠完美的顯示設備的動作過程運行到了哪一步？為了實現個功能，就可以在三菱觸摸屏上使用動態文本的方式來進行顯示。

當然也有一些其他品牌的觸摸屏中自帶有動態文本的功能，有的可以使用文本列表來做。但是對于三菱的觸摸屏確實沒有的，那么該如何在三菱觸摸屏上實現這個功能呢？

要想在三菱的觸摸中實現這個功能，則需使用注釋和注釋顯示的功能來得以實現，具體流程如下：

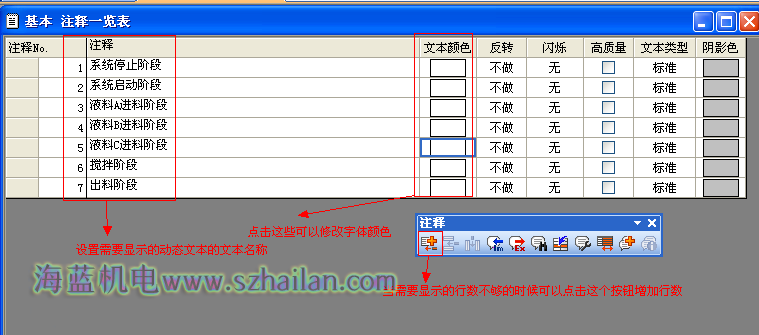

首先建立一個注釋，點擊軟件菜單欄中的“公共設置”選擇里面的“注釋”項中的“打開”，打開基本注釋，建立相應的注釋。如圖所示：

注釋建立完成后，然后在觸摸屏里的組態 注釋顯示界面，點擊三菱觸摸屏編程軟件GT designer3中的菜單欄里面的“對象”選項，選擇其中“注釋顯示”中的“字注釋”，接著在畫面上拖出一塊區域，這塊區域就是用來顯示動態文本的。

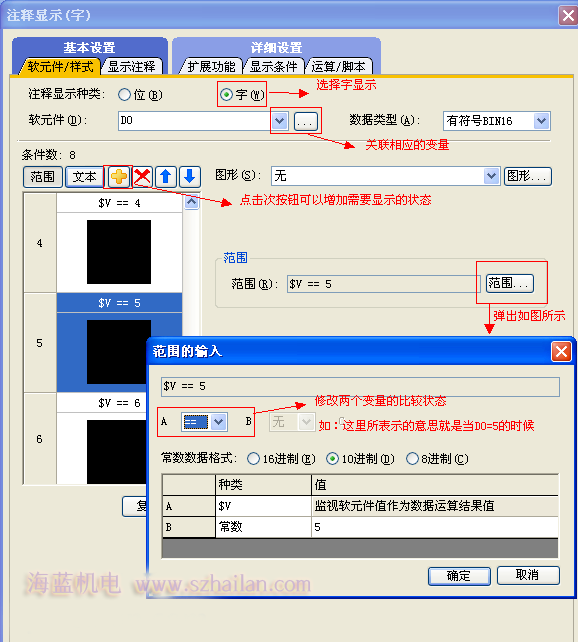

再雙擊這個拖出來的區域進行組態，組態“關連”變量如D0.并設定相應的顯示狀態，如圖所示：

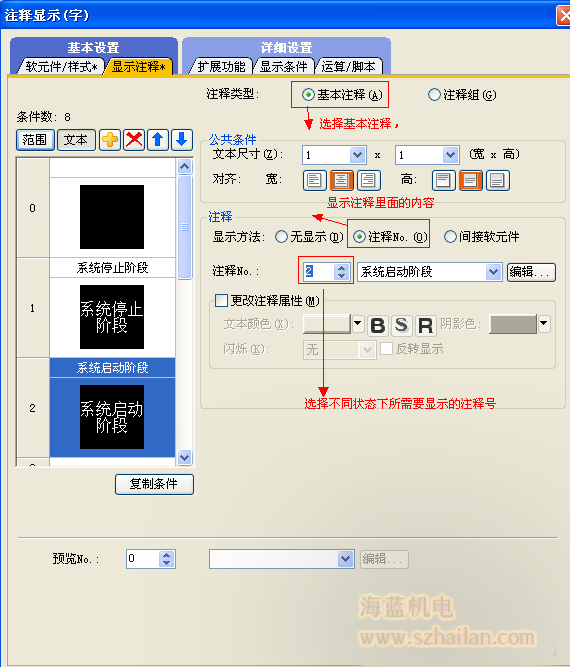

接著對顯示注釋進行組態，如圖所示：

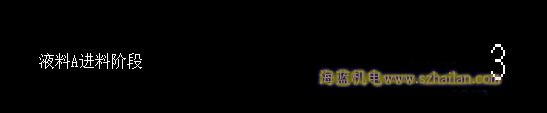

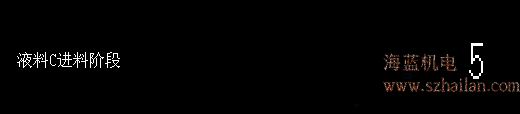

組態完成后，只需要在三菱PLC程序運行為每一個狀態的時候給這個D0里面相應的值就可以，比如說液料A放料階段，我們只需要把3給入到D0里面。運行界面如圖所示：
