三菱PLC主機FX3U-48MT/DS|電源漏型24入24出DC

點擊:14425 日期:2018-07-20 選擇字號:
FX3U-48MT/DS參數說明:DC電源?DC輸入型;輸入24點,DC24V源型/漏型;輸出24點 晶體管源型

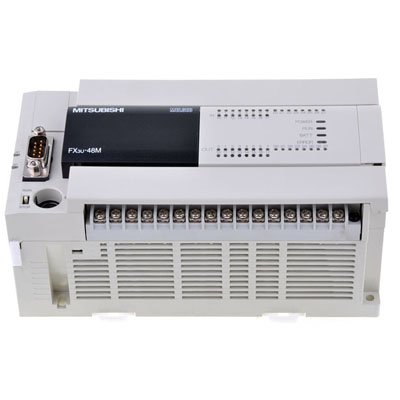

 FX3U-48MT/DS


三菱PLC主機24入24出 DC電源漏型FX3U-48MT/DS產品規格說明
 [FX3U-48MT/DS電源規格]
  電源電壓:DC24V
  電源電壓允許范圍:DC16.8~28.8V
  允許瞬時停電時間:對5ms以下的瞬時停電會繼續運行。
  電源保險絲:250V 5A
  沖擊電流:最大35A  0.5ms以下/DC24V
  消耗功率:35W
  DC24V供給電源:無
  DC5V內置電源:500mA以下
 [FX3U-48MT/DS輸入規格]
  輸入形式:漏型/源型
  輸入點數:24點
  輸入的連接方式:拆裝式端子排(M3螺絲)
  輸入信號電壓:DC16.8~28.8V
  輸入阻抗:X0~X5(3.9KΩ),X6~X7(3.3KΩ),X010以上4.3KΩ
  輸入信號電流:X0~X5(6mA/DC24V),X6~X7(7mA/DC24V),X010以上5mA/DC24V
  ON輸入感應電流:X0~X5(3.5mA以上), X6~X7(4.5mA以上),X010以上3.5mA以上
  OFF輸入感應電流:1.5mA以下
  輸入響應時間:約10ms
  輸入信號形式:無電壓觸點輸入
   漏型輸入時:NPN開集電極型晶體管
   源型輸入時:PNP開集電極型晶體管
  輸入回路隔離:光耦隔離
  輸入動作的顯示:光耦驅動時面板上的LED燈亮

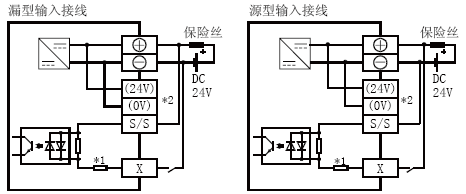

  輸入回路結構圖

FX3U-48MT/DS輸入回路結構圖
 [FX3U-48MT/DS輸出規格]
  輸出種類:晶體管/漏型輸出
  輸出點數:24
  輸出的連接方式:拆裝式端子排(M3螺絲)
  外部電源:DC5~30V
  最大電阻負載:0.5A/1點
   每個公共端的合計負載電流如下
    - 輸出1點/1個公共端:0.5A以下
    - 輸出4點/1個公共端:0.8A以下
    - 輸出8點/1個公共端:1.6A以下
  最大感性負載:12W/DC24V
    每個公共端的合計負載電流如下
    - 輸出1點/1個公共端:12W/DC24V
    - 輸出4點/1個公共端:19.2W/DC24V
    - 輸出8點/1個公共端:38.4W/DC24V
  開路漏電流:0.1mA以下/DC30V
  ON電壓:1.5V以下
  OFF->ON響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V);Y3以后0.2ms以下/200mA以上(DC24V)
  ON->OFF響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V);Y3以后0.2ms以下/200mA以上(DC24V)
  回路隔離:光耦隔離
  輸出動作的顯示:光耦驅動時面板上的LED燈亮
  輸出回路的結構圖
三菱PLC輸入回路結構圖

 [FX3U-48MT/DS外形尺寸W*H*D] 182*86*90mm
 [FX3U-48MT/DS重量] 0.85kg
