三菱PLC QD77MS同步控制之龍門結構教學(附帶視頻演示)

點擊:22265 日期:2018-10-23 選擇字號:

    最近有很多客戶咨詢QD77MS同步控制的問題,其中很多場合是用到簡單同步控制的,比如龍門結構,左右兩軸同步升降。

三菱PLC技術龍門結構

這種結構僅僅需要兩軸同時運行并保持位置一致性即可,沒有使用電子凸輪曲線。

在此將方案分享一下,大家如果有同步控制的CASE,可以一起探討一下最佳方案。


龍門結構教學

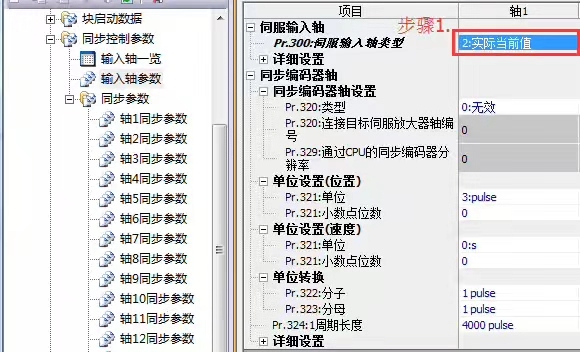

步驟一:輸入軸參數,設置<軸1實際當前值>為軸2的位置參考值。


三菱PLC技術龍門結構

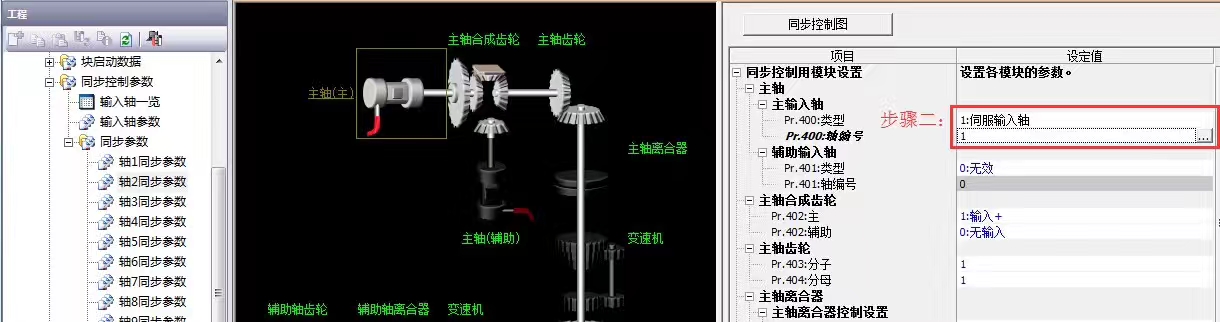

步驟二:軸2同步參數,設置軸2主輸入軸為<軸1伺服輸入軸>

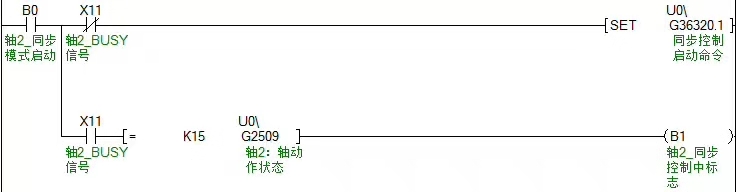

步驟三:啟動軸2進入同步控制模式,將標志位B1取出,就可以通過啟動主軸1進行兩軸同步運行了。

龍門結構

一般使用兩種方法:


方案一:設定一個虛擬軸為兩個實軸的主軸,通過控制虛軸的運行來控制兩個實軸的同步運行。

方案二:采用主從軸結構,設軸1為主軸,軸2為從動軸進入同步模式,只需控制主軸運行,從動軸自動跟隨。該方法簡單高效。希望對大家有所幫助!

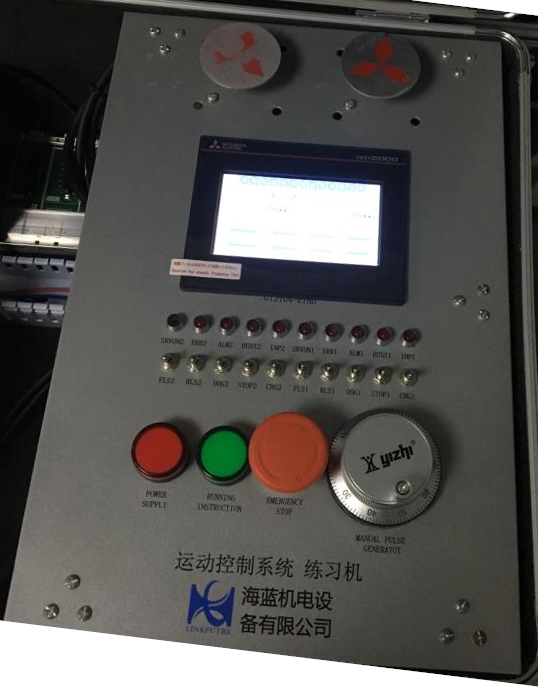

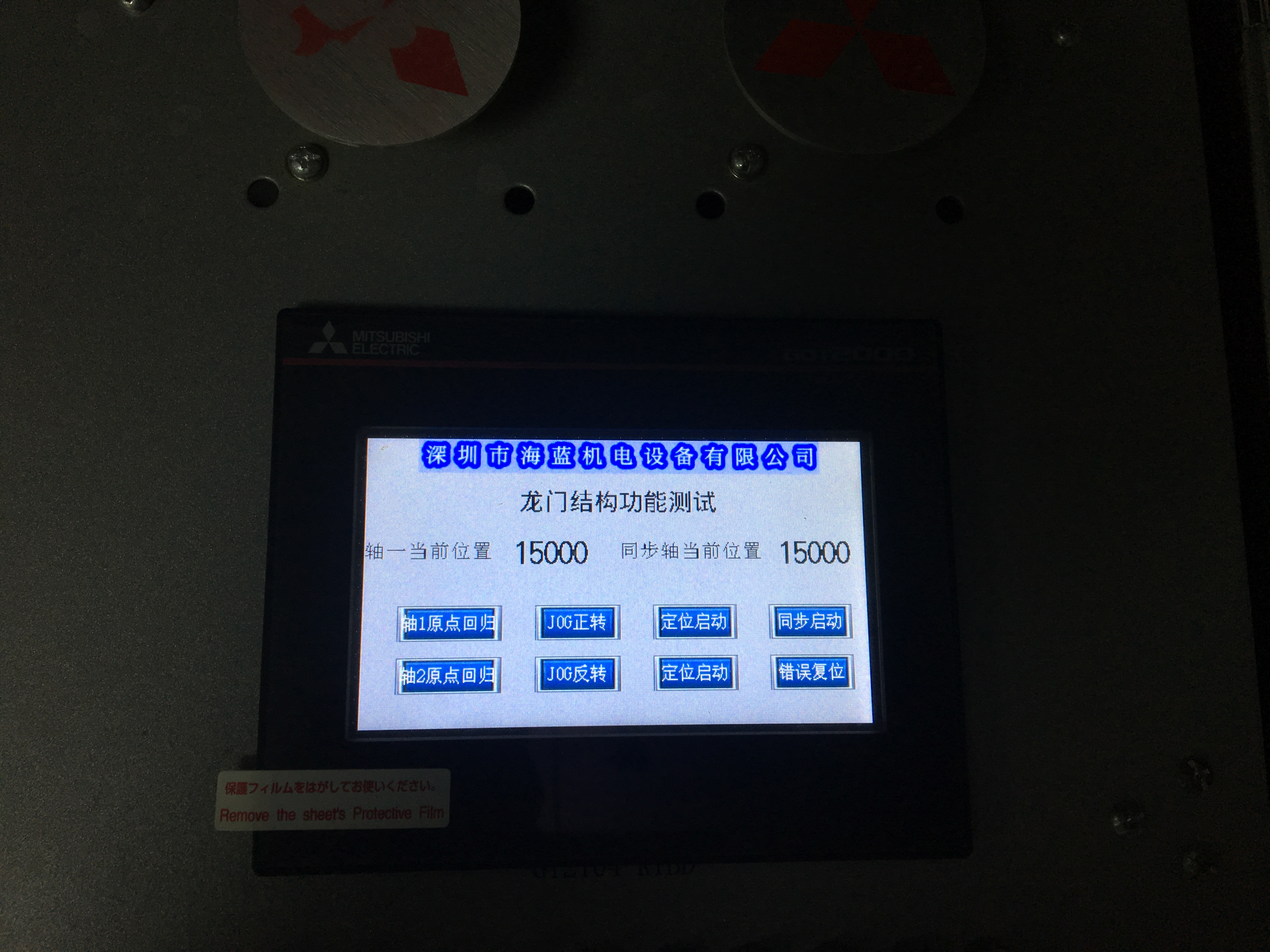

海藍機電龍門結構演示

另外點擊紅色字體鏈接附帶龍門結構視頻演示! 本文出自于海藍機電,請尊重原創,裝載請注明出處!
