三菱PLC FX3U編程口被燒壞了,怎么辦?

點擊:19702 日期:2014-10-29 選擇字號:

FX3U編程口被燒的問題

    海藍機電某客戶為一家設備生產商,設備上大量使用FX3U系列PLC,近段時間屢次反映新裝機的FX3U PLC通訊口損壞,經維修部檢測發現通訊口(芯片和部分電路)被燒壞或擊穿,均有明顯燒壞痕跡,導致PLC無法正常通訊;其中嚴重者甚至PLC主板被燒壞,PLC接近報廢。

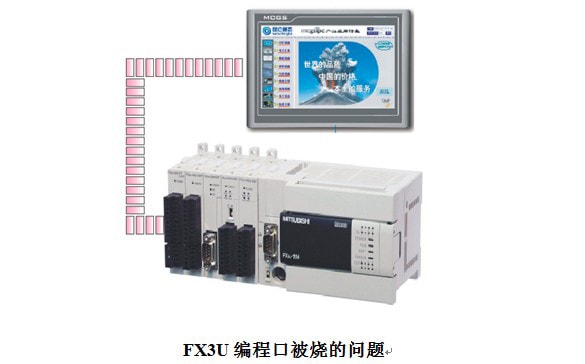

FX3U編程口被燒的問題


    起 初我公司以為是偶然現象,后來發現事態較為嚴重,損壞數量越來越多,根據故障的現象以及和貴公司工程師溝通詢問的情況初步推測可能跟電路設計有關系。于是 我公司立即派技術人員到現場排查故障,經現場檢查電路發現損壞的PLC有的僅僅投入生產幾個星期,有的則幾個月,沒有什么規律。 我公司技術人員認真檢查了電路,發現有幾點疑點:

    (一)PLC 的內部輸出直流電源 DC24V和外界開關電源24V+,24V-短接,而參考電氣接線標準包括《三菱PLC的硬件手冊》已明確強調<請勿對內部DC24V進行外部供 電,有可能損壞產品>;PLC輸出點都是電磁閥等感性負載,其斷開時會產生反向電壓對PLC內部電源形成沖擊,這種情況我們之前也處理過幾起。針對 此種情況我們建議去掉24V短接端子,保留0V短接拉平電源,并改由一個開關電源給輸入傳感器供電(因傳感器多PLC內部電源不足);另一個開關電源給輸 出電磁閥供電;


FX3U編程口被燒的問題

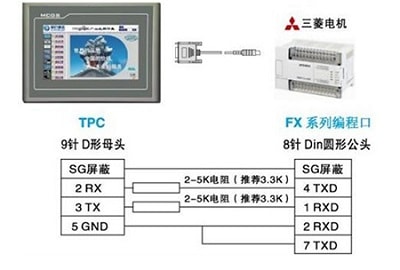

   (二)PLC 編程口和昆侖通泰觸摸屏進行通訊,但昆侖通態觸摸屏非我公司提供。經詢問得知其通訊線為客戶自制,我們仔細檢查了通訊線的做法,發現其未按標準制作,發送 與接收本需各串聯一個2-5K的降壓電阻但客戶給省略了。雖然省略電阻不影響通訊,過大電流卻極易導致通訊口燒壞,我們建議客戶按標準串聯2K電 阻<接線圖參考附錄圖片>

客戶改進電路之后經過一段時間驗證發現,主要原因為第二點降壓電阻的問題


結語:在復雜的工業現場經常會遇到各類故障情況,而很多都是同癥不同證,身為技術人員必須望聞問切,認真觀察每一個細節,從不同角度剖析故障原因方能藥到病除。而不能一味的依靠經驗,主觀武斷,這樣往往與真相背道而馳。
