三菱PLC入門基礎知識(干貨)

點擊:15328 日期:2019-01-04 選擇字號:

想學plc?但不知道從哪個開始學的朋友,你可以先學習三菱plc。為什么呢?因?yàn)?/span>三菱plc編程直觀易懂,學習起來比較輕松。而且三菱的指令豐富,有專用的定位指令,控制伺服和步進容易實現,要實現某些復雜的動作控制也是三菱的強項。


下面主要介紹三菱PLC的基礎知識。


  PLC的類型:

  1、小型PLC

  一體式結構、I/O點數:256點 (384點)多用于單機控制

  如:FX1S、FX1NFX2N、FX3U、FX3G整體化PLC

  注:F1、F2、 FX1FX2 、FX0N、FX0S均已停產。

三菱PLC


2、中型系列PLC

模塊化結構、 I/O點數:<2048點用于較大規??刂?/span>

特點:L系列PLC體積小,功能強大; 如L02CPU,L26CPU等。


3、大型系列PLC

模塊式結構、 I/O點數:4096點、運算速度快、網絡功能強滿足大型控制系統要求

: QnA系列PLC :Q3ACPU、Q4ACPU;Q系列PLC :Q00J 、Q00 Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H


PLC的運行原理:

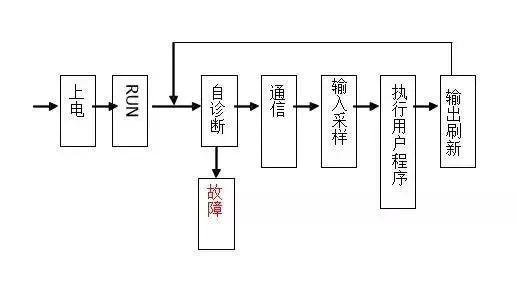

PLC采用存儲程序循環掃描的工作方式,一次掃描稱為一個周期。1個掃描周期的組成如下:


三菱PLC的1個掃描周期

  編程軟件的介紹

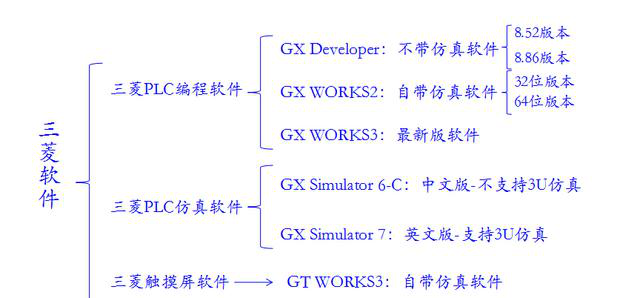

  三菱編程軟件目前主要有三款,GX Developer、GX Works2GX Works3


三菱PLC軟件


  三菱軟件介紹

  GX Developer是老版軟件不帶仿真,需要另外安裝仿真軟件GX Simulator,GX Simulator6-C不支持三菱fx 3u仿真,但它是中文版,GX Simulator7則支持fx 3u,但它是英文版的。


  GX Developer安裝需要先安裝環境文件,EnvMEL里的STEP.exe,安裝好后再安裝外部文件的STEP.exe


GX Developer安裝步驟


  GX Developer安裝步驟

  GX Developer安裝好后,安裝GX Simulator,同樣是點擊STEP.exe安裝


GX Simulator安裝步驟


  GX Simulator安裝步驟

  GX Works2則是新版軟件,自帶仿真,安裝完即可以使用

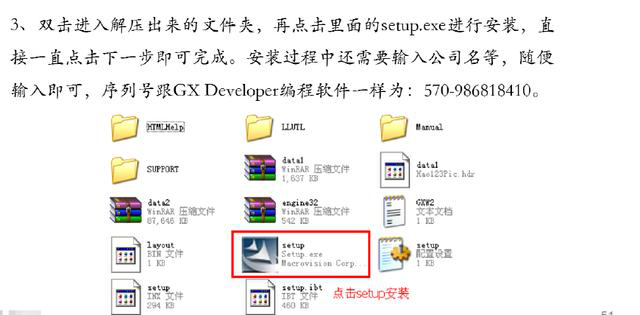

GX Works2安裝步驟


  GX Works2安裝步驟

  GX works3是最新版的三菱編程軟件,但此款軟件用的比較少,主要是為了fx 5u系列和R系列。


  最后總結

  新手學三菱plc一般都是學fx系列的,Q系列的比較難,推薦學習方式先易后難!編程軟件可以使用GX Works2,自帶仿真,用起來簡單,習慣用GX Developer,可以安裝GX Developer,兩者區別不大。

  軟件安裝好后,需要把三菱FX系列編程手冊下載好,手冊相當于說明書,會對你的學習有巨大的幫助,里面有很多的小案例,PLC編程學習的過程中注重實操,多做練習。
