三菱伺服電機中常見的故障分析處理

點擊:13840 日期:2019-01-07 選擇字號:

這篇文章分享一下關于三菱伺服電機的常見故障分析,內容主要講UVT故障、E6E7故障和常見系列產品故障的分析及處理方法。


UVT故障
常見的欠壓檢測點都是直流母線側的電壓,經大阻值電阻分壓后采樣一個低電壓值,與標準電壓值比較后輸出電壓正常信號,過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的,并經過光電耦合器隔離,在維修過程中,發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重。


E6、E7故障
E6、E7故障對于廣大用戶來說一定不陌生,這是一個比較常見的三菱變頻器典型故障,當然損壞原因也是多方面的。這里講講常見的三方面原因。


1.集成電路1302H02損壞。這是一塊集成了驅動波形轉換,以及多路檢測信號于一體的IC集成電路,并有多路信號和CPU板關聯,在很多情況下,此集成電路的任何一路信號出現問題都有可能引起E6、E7報警;
2.信號隔離光耦損壞。在IC集成電路1302H02CPU板之間有多路強弱信號需要隔離,隔離光耦的損壞在元器件的損壞比例中還是相對較高的,所以在出現E6、E7報警時,也要考慮到是否是此類因素造成的;
3.接插件損壞或接插件接觸不良。由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷,虛焊等現象,在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6E7故障的出現。

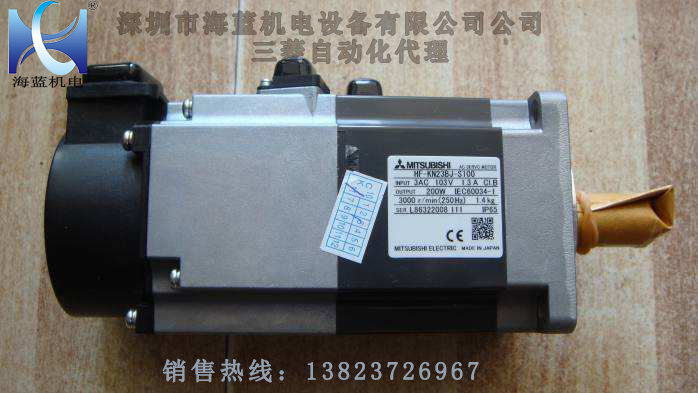

 三菱伺服電機


常見系列產品故障


市場上正在推廣使用的就是A700系列、E700系列、F700系列和D700系列。


1.對于A700系列,有時會碰到UV(欠壓)故障,可以檢查一下整流回路。A700系列7.5kW以下變頻器的整流橋內置一個可控硅,變頻器在正常運行時用于切斷充電電阻,內置可控硅的損壞會導致欠壓故障的出現。開關電源損壞也是A700系列變頻器的常見故障,而常見的損壞器件就是一塊M51996波形發生器芯片,此芯片的損壞通常是由于工作電壓的突變而導致的。較容易出現問題的地方主要有芯片14腳的電源,調整電壓基準值的7腳,反饋檢測的5腳,以及波形輸出的2腳等。此外,在平時維修中,還會經常碰到CPU板的損壞。常見的故障報警有E6、E7,而損壞器件也主要集中在CPU板的程序存儲芯片,以及一些接口芯片上。


2.對于E700系列變頻器,碰到的常見故障有Fn故障,此故障主要由于風扇的損壞而引起的。但變頻器在有報警的時候并不封鎖輸出。

功率模塊的損壞,也是主要出現在E700系列變頻器。對于小功率的變頻器,由于是集成了功率器件,檢測電路于一體的智能模塊,當模塊損壞時只能更換,但維修成本較高,已無維修價值。而對于5.5KW,7.5KWE500系列變頻器,選用7MBR系列的PIM功率模塊,更換的成本相對較低,對此類變頻器的損壞可以做一些維修。


以上就是三菱伺服電機中常見的故障分析處理的全部?jī)?nèi)容了。
