三菱PLC模塊 FX3U-4AD與FX3U-4AD-ADP同為三菱FX3U系列PLC的模擬量4通道電壓/電流輸入模塊，它們的功能與作用是相同的。在三菱FX3U系列PLC上使用起來也并無不同之處。那么這兩種三菱plc模塊之間到底有何區別呢？

區別7大點：

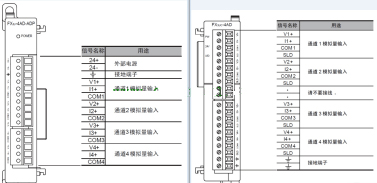

1.三菱PLC模塊FX3U-4AD與FX3U-4AD-ADP的安裝方式不同，FX3U-4AD安裝在三菱PLC主機的右邊，FX3U-4AD-ADP安裝在三菱PLC主機左邊且需要FX3U-CNV-BD板方能安裝使用。

2.二者之間所占的PLCI/O點數完全不同，三菱PLC模塊FX3U-4AD會占用PLC的8點I/O數，而FX3U-4AD-ADP則完全不會占用PLC的I/O點數。

3.兩者的模擬量輸出范圍不同，FX3U-4AD的電壓輸入范圍是DC -10~+10V(輸入電阻200kΩ)，diangon.com其電流輸入為DC -20~+20mA、4~20mA(輸入電阻250kΩ)； FX3U-4AD-ADP的電壓輸入范圍是DC 0~10V(輸入電阻194kΩ），電流輸入范圍是DC 4~20mA(輸入電阻250kΩ)

4.最大絕對輸入量不同，FX3U-4AD的電壓最大絕對輸入為±15V ，電流最大絕對輸入為+30mA； FX3U-4AD-ADP的電壓最大絕對輸入為-0.5V、+15V，電流最大絕對輸入為-2mA、+30mA。

5.數字量輸出不同， FX3U-4AD電流輸入時為帶符號16位 二進制，在電流輸入時為帶符號15位 二進制； FX3U-4AD-ADP在電壓輸入時為12位、二進制，在電流輸入時為11位 二進制。

6.分辨率不同，FX3U-4AD電壓輸入時的分辨率為0.32mV(20V*1/64000)，電流輸入時的分辨率為1.25μA(40mA*1/32000)； FX3U-4AD-ADP電壓輸入時的分辨率為2.5mV(10V/4000)電流輸入時的分辨率為10μA(16mA/1600)。

7.A/D轉換時間不同，FX3U-4AD為500μs*使用通道數(在1個通道以上使用數字濾波器時，5ms*使用通道數)FX3U-4AD-ADP在三菱 FX3U/FX3UC系列PLC中的時間為 200μs(每個運算周期更新數據)，在 FX3S/FX3G/FX3GC系列PLC中的時間為250μs(每個運算周期更新數據)。

以上就是三菱PLC模塊FX3U-4AD與FX3U-4AD-ADP的區別的全部內容了。了解更多三菱PLC知識，力薦海藍機電，我們與你不見不散。
