三菱PLC高速計數器的使用

點擊:37153 日期:2019-01-15 選擇字號:

高速計數器是指能計算比普通掃描頻率更快的脈沖信號,它的工作原理與普通計數器類似,只是計數通道的響應時間更短。在越來越多的控制過程中需要對高速脈沖信號進行處理,而普通的計數方式遠遠不能滿足要求。為此需要用到高速計數器。

計數器是內部重要的軟元件之一,高速計數器是計數器中常用的一種,PLC 內部有兩種計數器,一種是對PLC內部信號進行計數的計數器,另一種是對外部事件信號進行計數的計數器。

一:高速計數器種類和軟元件編號

高速計數的種類

基本單元內置了32位增減計數器的高速計數器(單相計數/單相雙計數/雙相雙計數),根據計數方法的不同可以分為硬件計數器和軟件計數器兩種

在高速計數器中,提供了可以選擇外部復位輸入端子和外部啟動輸入端子開始計數的功能。

高速計數器的區分

硬件計數器: 這種計數器是通過硬件進行計數。

軟件計數器:這種計數器是通過CPU中斷處理進行計數,每個計數器需要在最大響應頻率和綜合頻率的兩個限制條件下使用。

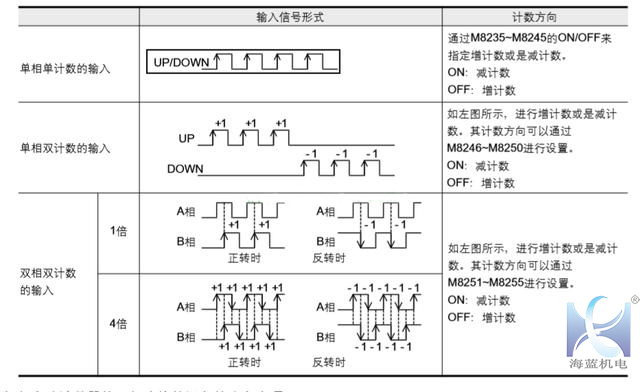

高速計數器的種類和輸入信號的形式

三菱PLC高速計數器

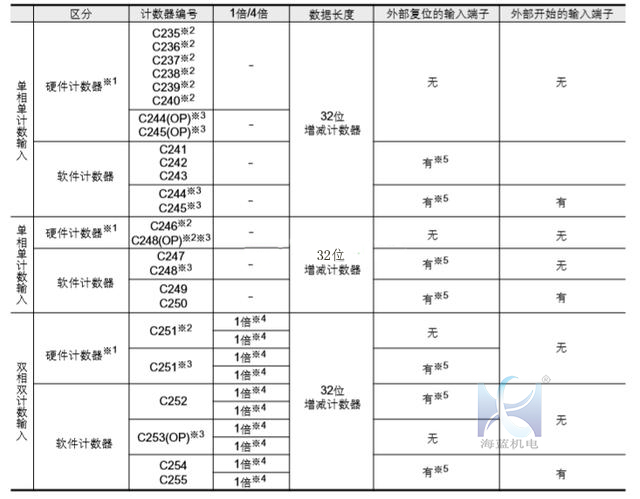

高速計數器軟元件一覽

三菱PLC

二:高速計數器輸入分配

對應各個高速計數器的編號,X000-X007分配表如下

三菱PLC高速計數器

三.高速計數器使用

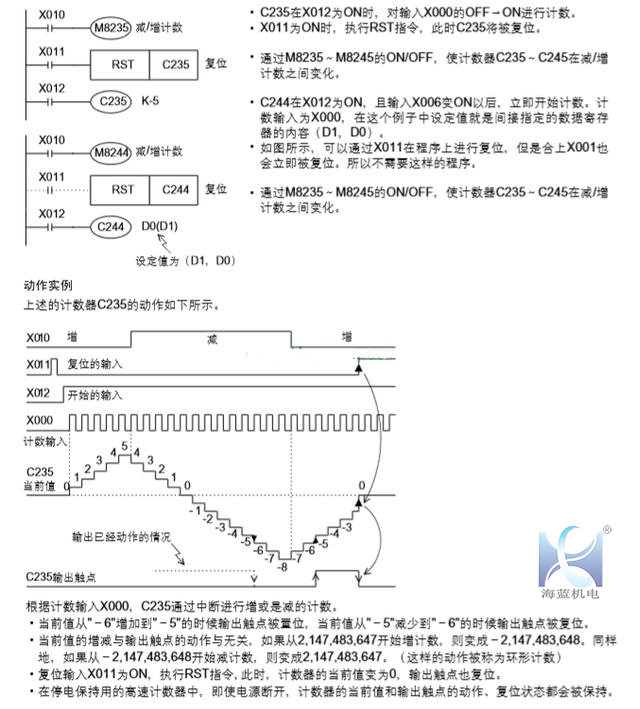

單相單計數的輸入

三菱PLC

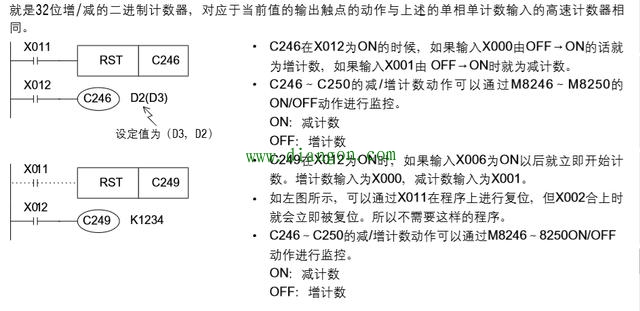

單相雙計數的輸入

三菱PLC高速計數器

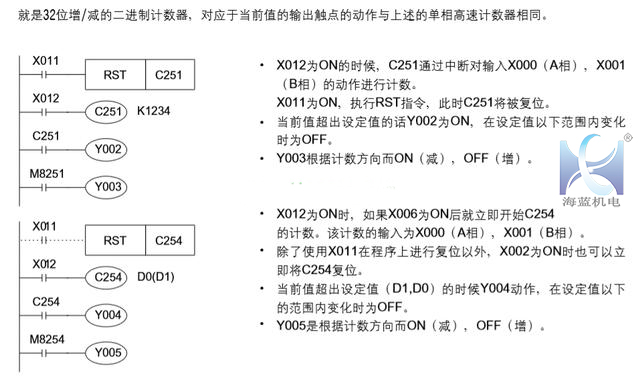

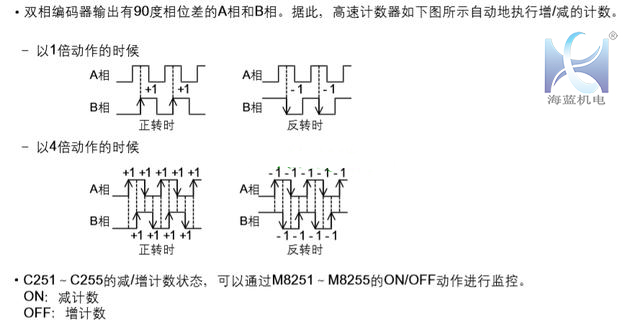

雙相雙計數的輸入

三菱PLC

三菱PLC
