導讀：三菱凸軸運動控制內容

  以下說明D77MS、QD77GF、LD77MS、LD77MH模塊同步控制的凸輪功能的控制內容。

  在凸輪功能中，通過根據動作創建凸輪數據，對輸出軸進行控制。此外，凸輪數據的操作功能有"凸輪數據操作功能"、"凸輪自動生成功能"、"凸輪位置計算功能"。

 [凸輪功能的控制內容]
 同步控制的輸出軸將變?yōu)橥馆唲?dòng)作。

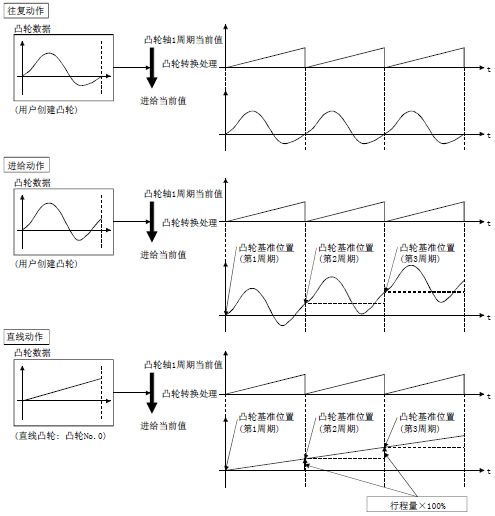

 在凸輪功能中，可以執行以下動作。

1.往復動作: 以一定的凸輪行程范圍進行往復動作
2. 進給動作: 每個周期對凸輪基準位置進行更新的動作
3. 直線動作: 1周期為行程比100%的直線動作(凸輪No.0)

 將凸輪軸1周期當前值作為輸入值，通過根據設置的凸輪數據轉換后的值(進給當前值)對輸出軸進行控制。

1、凸輪數據

 1)、行程比數據格式

  行程比數據格式的凸輪數據被定義為將1周期的凸輪曲線以凸輪分辨率的點數進行等分割，由凸輪分辨率的點數的行程比數據所構成。

2、凸輪軸的進給當前值  進給當前值按以下方式算出。

   進給當前值=凸輪基準位置+(凸輪行程量*凸輪軸1周期當前值對應的行程比)

 2)、坐標數據格式的情況下

3、凸輪基準位置

  凸輪基準位置=原來的凸輪基準位置+(凸輪行程量*最終點的行程比)

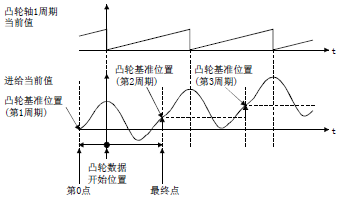

4、凸輪數據的開始位置

 本設置僅在行程比數據格式的凸輪數據中有效。

 可以將對應于"凸輪軸1周期當前值=0"的位置的凸輪數據的位置設置為凸輪數據開始位置。

 凸輪數據開始位置的初始值為0。(從凸輪數據第0點(行程比0%)開始控制凸輪軸。)如果將凸輪數據開始位置設置為除0以外，可以進行從行程比為0%以外開始的凸輪控制。對每個凸輪數據設置凸輪數據開始位置。應在"0~(凸輪分辨率-1)"的范圍內進行設置。

5、凸輪控制數據的反映時序

 如果在同步控制中更改" Pr.440凸輪No."或" Pr.441凸輪行程量"，在凸輪軸1周期當前值通過凸輪數據第0點的位置時，或位于凸輪數據第0點的位置時值將被獲取并反映。凸輪基準位置的更新是在凸輪軸1周期當前值通過凸輪數據第0點的位置時進行更新。

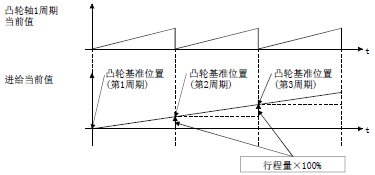

 如果將"Pr.440凸輪No."設置為"0"，凸輪數據的最終點的行程比將變?yōu)?00%且以直線執行動作。
