三菱PLC和觸摸屏聯合仿真

點擊:10475 日期:2019-01-21 選擇字號:

導讀:三菱PLC三菱觸摸屏聯合仿真


軟件列表:三菱編程軟件和仿真監視插件GT Designer2 + GT Simulator2三菱觸摸屏編程軟件和觸摸屏仿真軟件

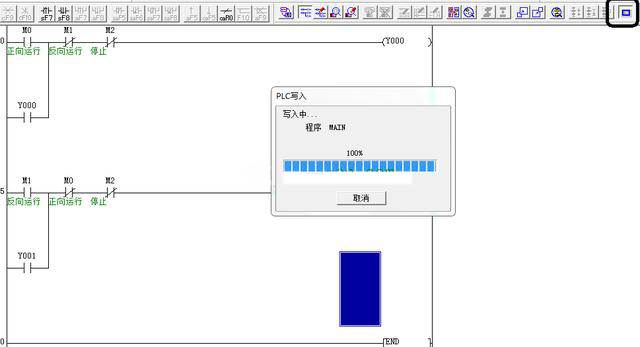

GX Developer上編好程序。我們就寫一個最簡單的互鎖啟保停程序,M0是正向運行按鈕信號,M1是反向運行按鈕信號,M2是停止按鈕信號,Y0是正向運行輸出,Y1是反向運行輸出。如下圖所示:


三菱PLC和觸摸屏聯合仿真

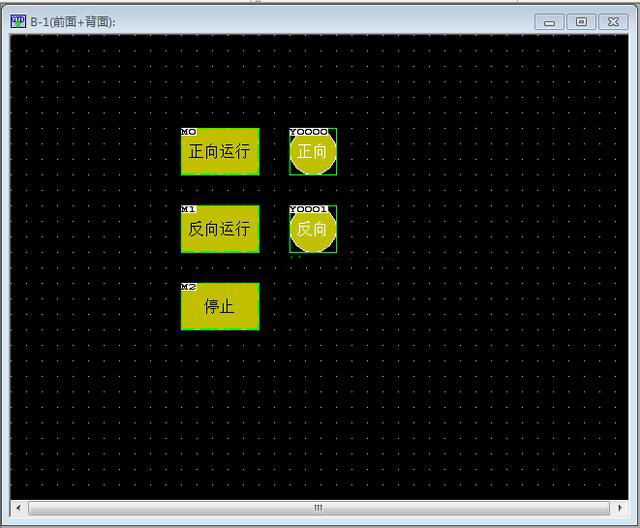

GT Designer2上做好你需要的界面。我們根據PLC程序分別做三個按鈕:正向運行、反向運行和停止。做兩個輸出指示燈:Y0Y1。如下圖所示:


三菱PLC和觸摸屏聯合仿真

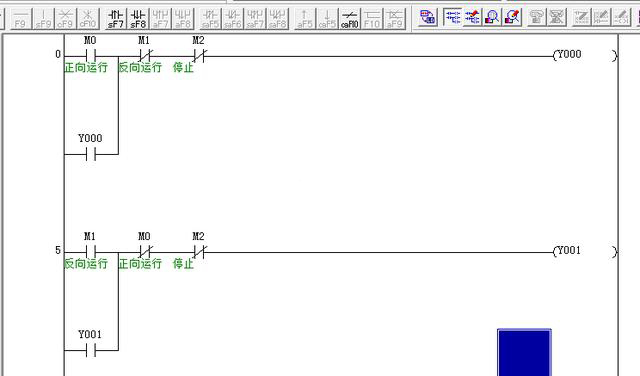

GX Developer 上打開程序仿真功能(軟件工具欄上有這個按鈕),也就是啟動了GX-simulator。


三菱PLC和觸摸屏聯合仿真

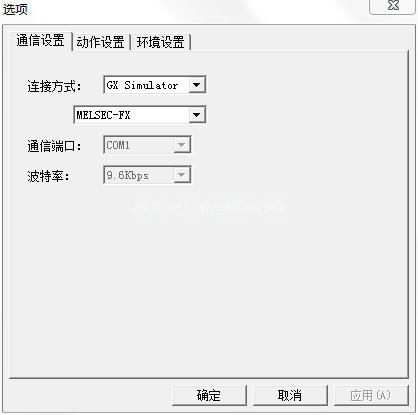

啟動GT Simulator2,在菜單的仿真點擊選項,在通信設置中選擇GX Simulator


三菱PLC和觸摸屏聯合仿真

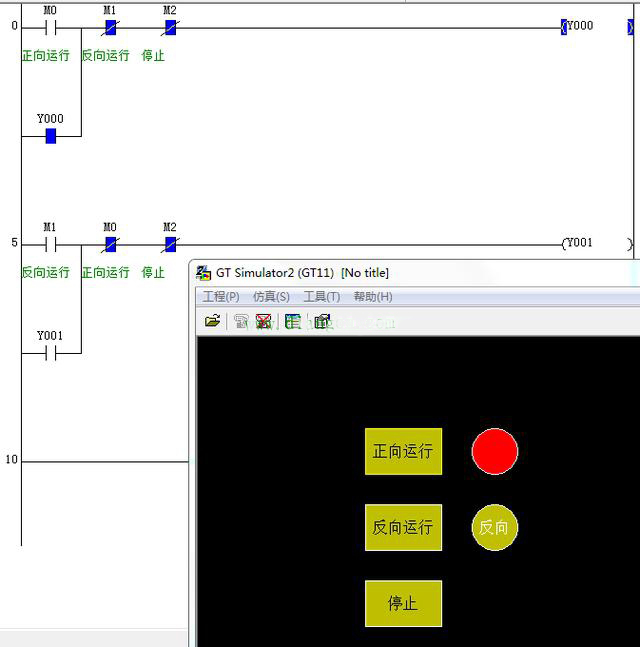

最后打開你在第2步所做的觸摸屏程序,啟動Simulator 聯合PLC模擬仿真調試。


三菱PLC和觸摸屏聯合仿真



海藍機電為你提供機器人視覺、上位機軟件、自動化開發、機電設備維修等技術服務。



深圳市海藍機電設備有限公司chenm.cn)專業經營:三菱PLC、三菱伺服電機、三菱變頻器、三菱觸摸屏等工控自動化產品的批發和代理工作。

電話:0755-88356296(10線) 吳經理:13823726967



本文原創自:深圳海藍機電設備有限公司,轉載請注明出處:http://chenm.cn/article/831.html.
