三菱PLC的FX2N-2DA模擬量輸出模塊

點擊:18366 日期:2019-02-18 選擇字號:

一年之計在于春,一日之計在于晨。早上好,今天海藍機電與大家分享的是三菱PLC的FX2N-2DA模擬量輸出模塊。詳見下文。


三菱PLC的FX2N-2DA的作用是將內部的數字量轉換為外部控制用的模擬量(模擬電壓或電流)輸出。

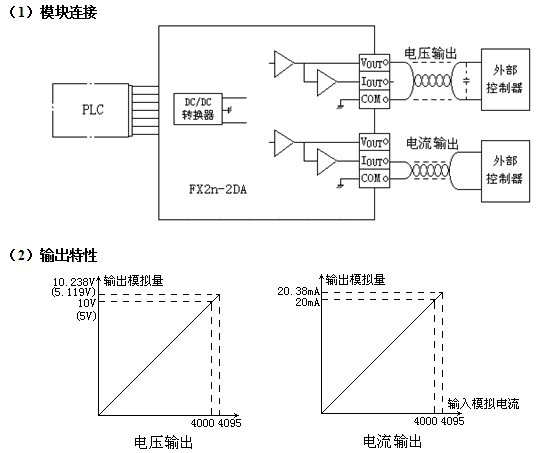

三菱FX2N-2DA


模塊的最大D/A轉換位為12位,可以進行轉換的最大數字量為4095,但為了計算方便,通常情況下都將最大模擬量輸入(DC10V/5V20mA)所對應的數字量輸出設定為4000。


(3)編程與控制

三菱FX2N-2DA


通過TO指令進行轉換的控制、以及數字量的輸出。

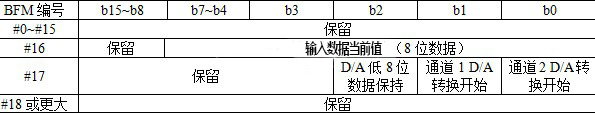

轉換原始數據在BFM中的存儲地址:

BFM#16/bit7bit0:轉換數據的當前值(8位)。


注意:在FX2N-2DA模塊中轉換數據當前值只能保持8位數據,但在實際轉換時要進行12位轉換,為此必須進行二次傳送,才能完成。


②D/A轉換的控制信號在BFM中定義:

BFM#17:通道的選擇與啟動信號。

Bit0:通道2選擇與啟動;Bit0的下降沿啟動通道2的轉換。

Bit1:通道1選擇與啟動;Bit1的下降沿啟動通道1的轉換。

Bit2:轉換數據暫存,Bit2的下降沿啟動轉換數據暫存。

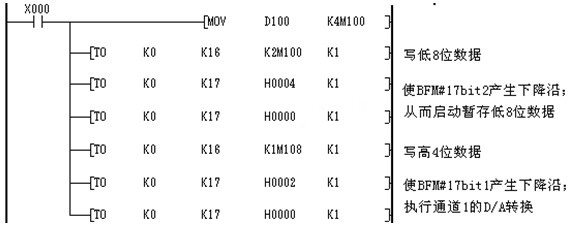

2:設某系統的控制要求為:當輸入x0 ON時,需要將數據寄存器D10012位數字存量轉換為模擬量,并且在通道1中進行輸出;


三菱FX2N-2DA


三菱PLC的FX2N-2DA模擬量輸出模塊的文章到此已經講完了,需要了解更多的相關文章,可在網站左上方站內搜索哦。
