三菱PLC蓋板穿螺孔機控制軟件

點擊:11784 日期:2019-02-22 選擇字號:

今日文章分享:三菱PLC蓋板穿螺孔機控制軟件。

一.蓋板穿螺孔機控制軟件主要功能:

1、自動畫面、補料信息、手動操作、工藝圖形、輸入監視、U軸手動示教、XYZ軸手動教、參數設定、報警畫面、報警歷史、維護功能。


三菱PLC螺孔機控制軟件

圖1 系統主界面

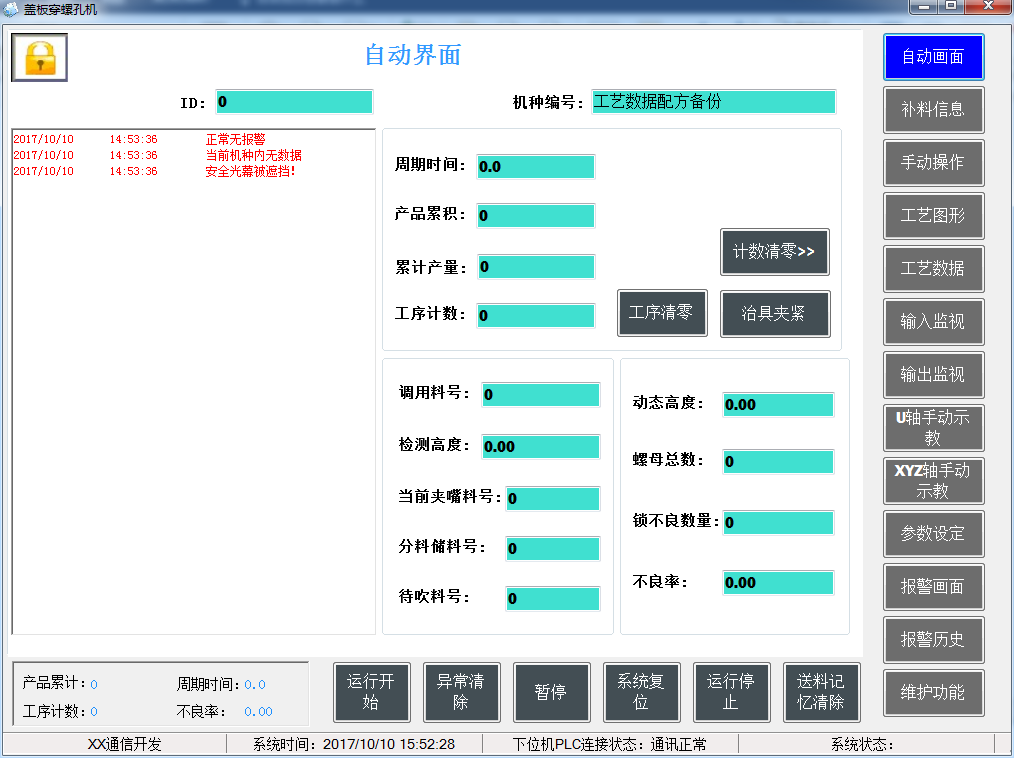

該界面主要顯示機臺的當前狀態,左側框顯示報警信息,左上方一個鎖圖標表示參數設定界面處于鎖定狀態,點擊之前可以解鎖進入?yún)?shù)設定進行設置,當前界面數據均為只讀狀態。實時反饋機臺的生產信息。

三菱PLC控制軟件


圖2 自動界面

PLC控制軟件


圖3 補料信息

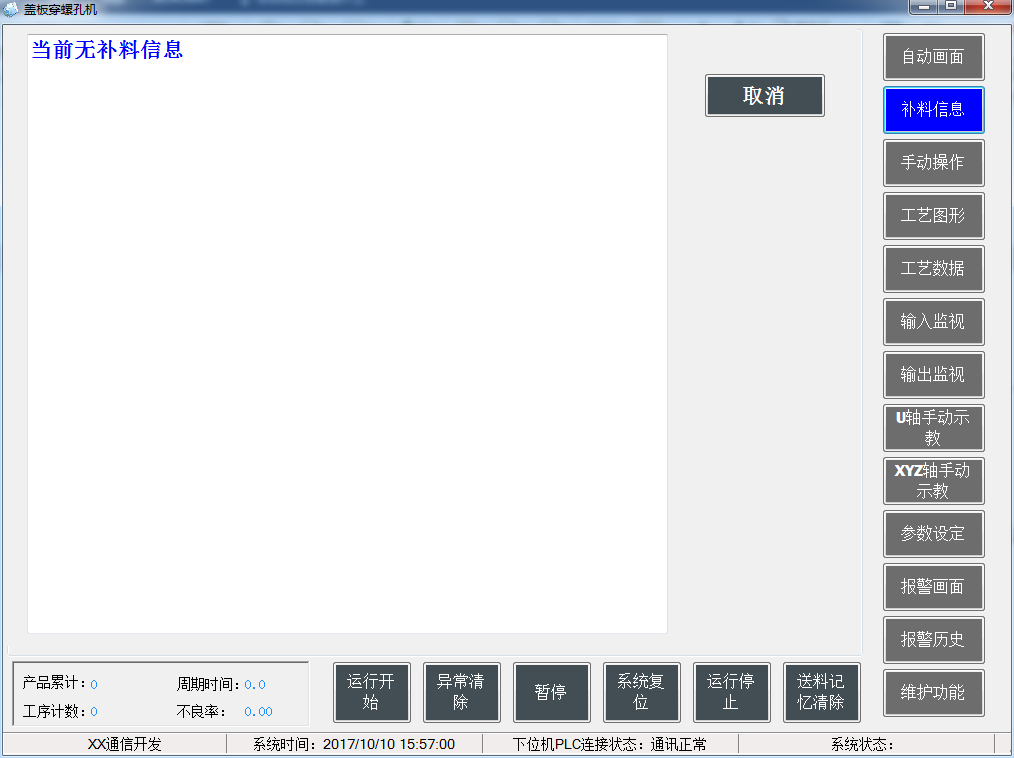

該界面主要顯示機臺的當前是否需要補料的相關信息


三菱PLC穿螺孔機軟件

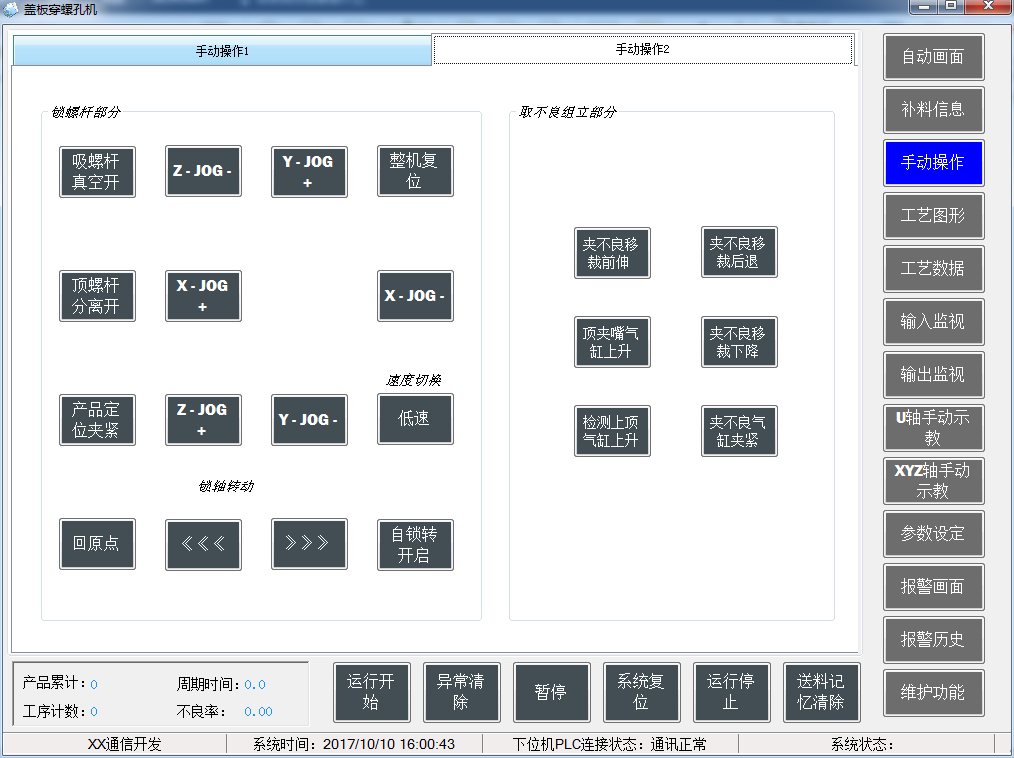

圖4 手動操作1

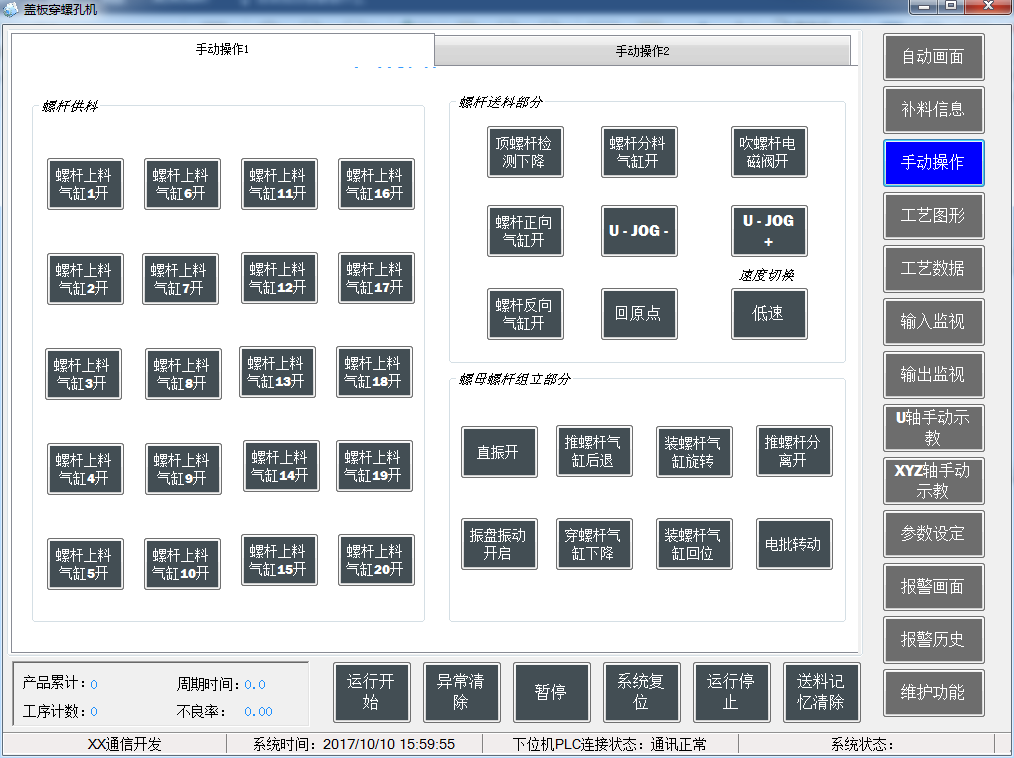

該界面主要提供手動執行的功能鍵,通過點動的方式來控制機器的運行和停止狀態。


三菱PLC控制軟件

圖5 手動操作2


PLC蓋板穿螺孔機控制軟件

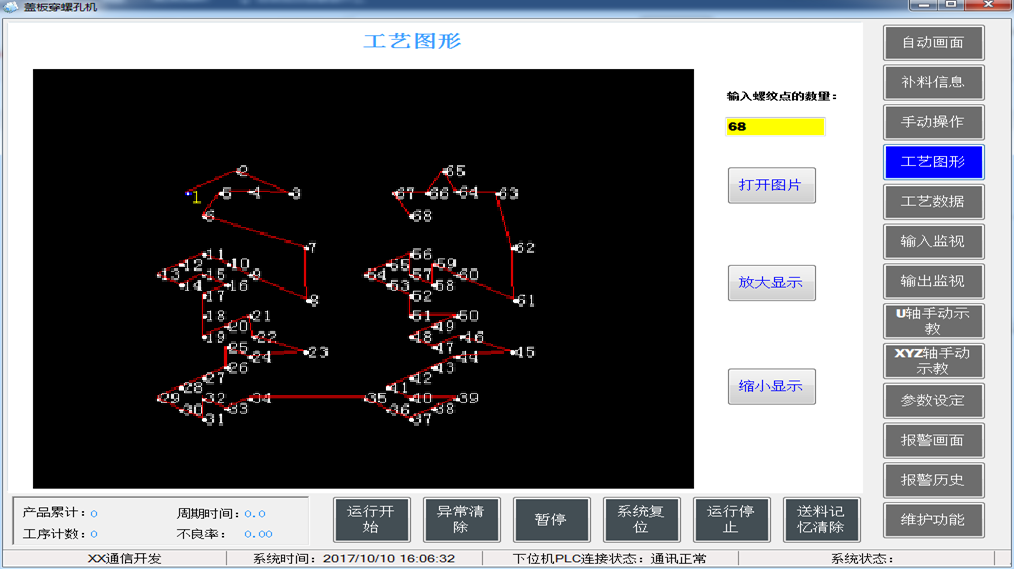

圖6 工藝圖形

該界面主要展示當前機臺完成的螺桿數,每完成一個,當前位置將會變成黃色。要打開圖片則需要輸入正確的螺紋點的數量,螺紋點的數量可以在工藝數據中獲得。


三菱PLC穿螺孔機工藝數據操作

圖7 工藝數據操作

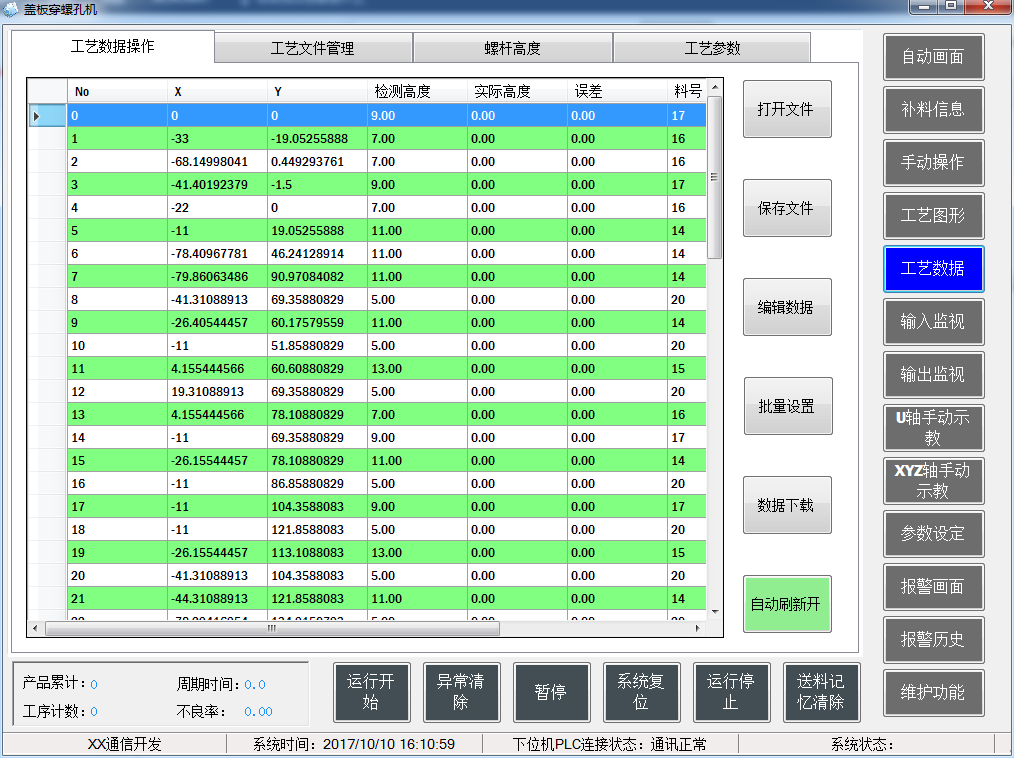

該界面主要提供工藝文件的加載、保存、數據下載、批量設置等功能,來實現對工藝文件的微調達到更好的效果,提升效率,減少機器報警率。



穿螺孔機螺桿高度

圖8 螺桿高度

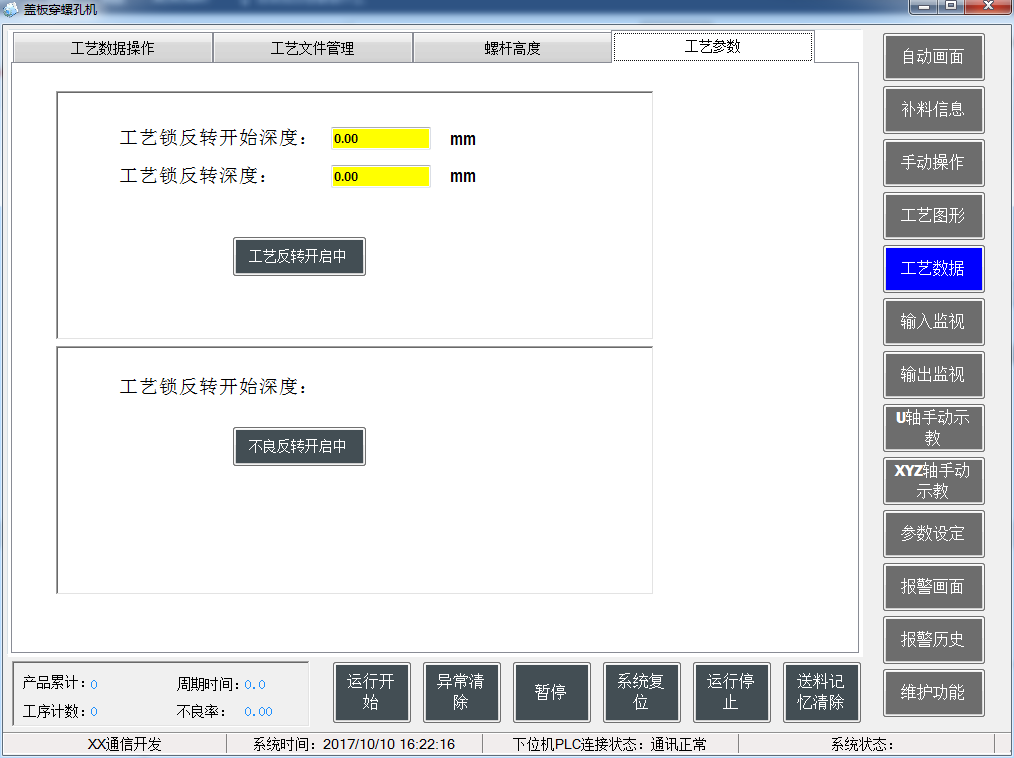

三菱PLC蓋板穿螺孔機工藝參數

圖9 工藝參數

三菱PLC蓋板穿螺孔機工藝參數

圖10 輸入監視

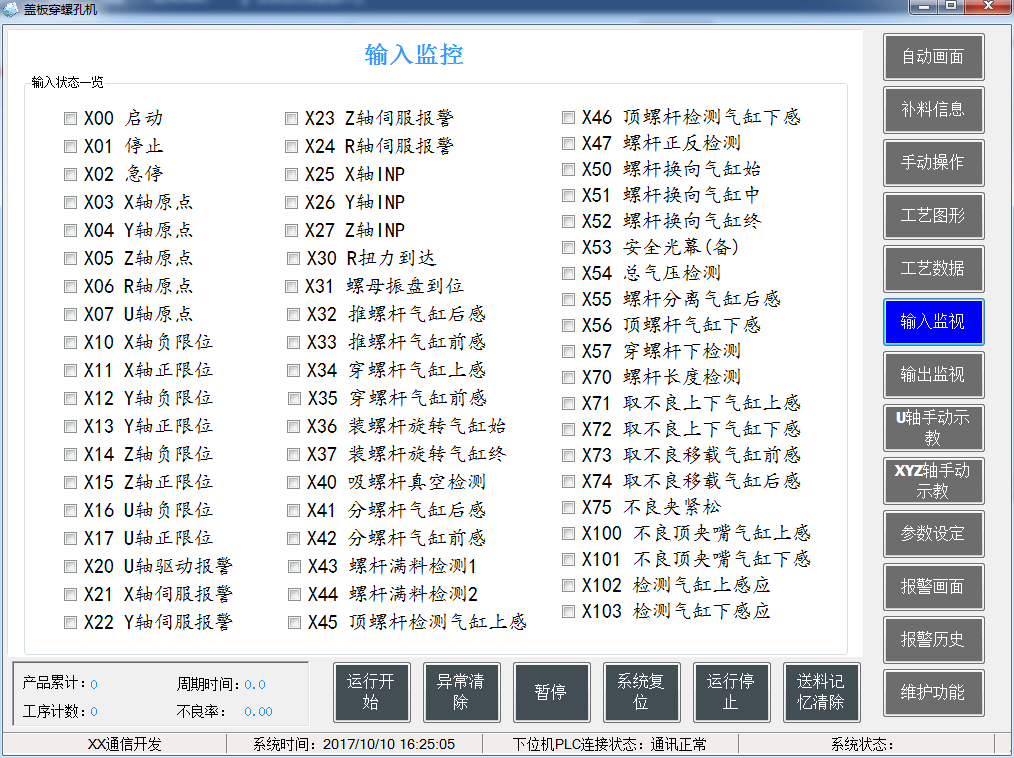

該界面主要顯示當前PLC輸入狀態,對其進行實時監控。

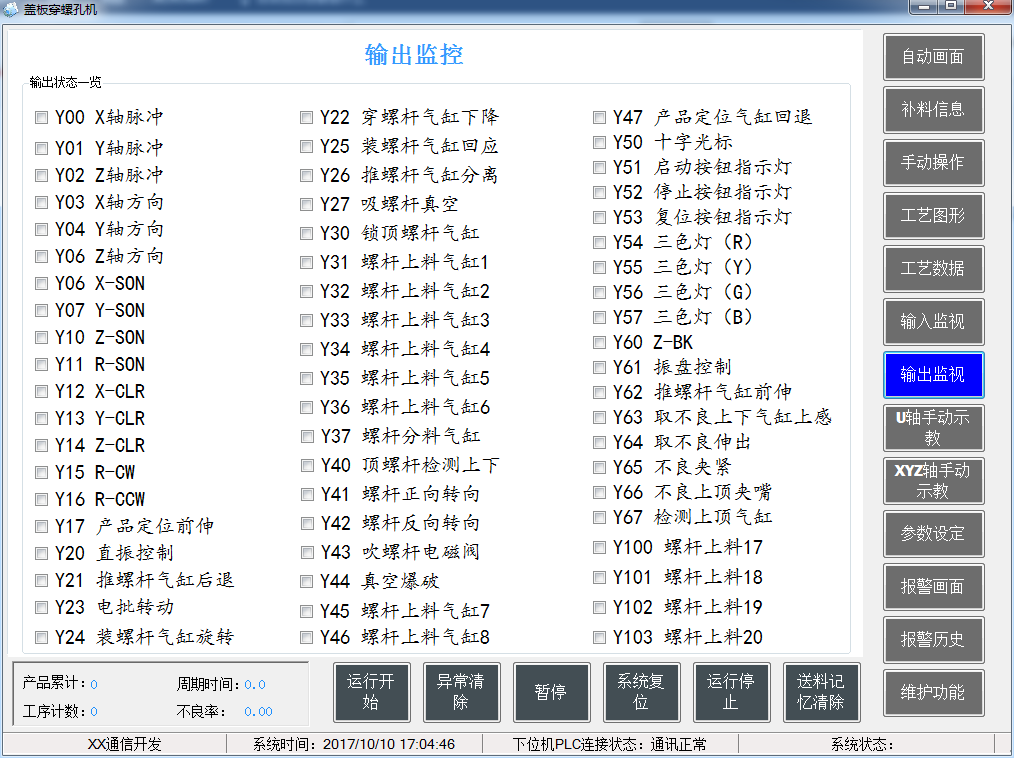

輸出監視

該界面主要顯示當前PLC輸出狀態,對其進行實時監控。

三菱PLC蓋板穿螺孔機輸入監控

圖11 輸入監控

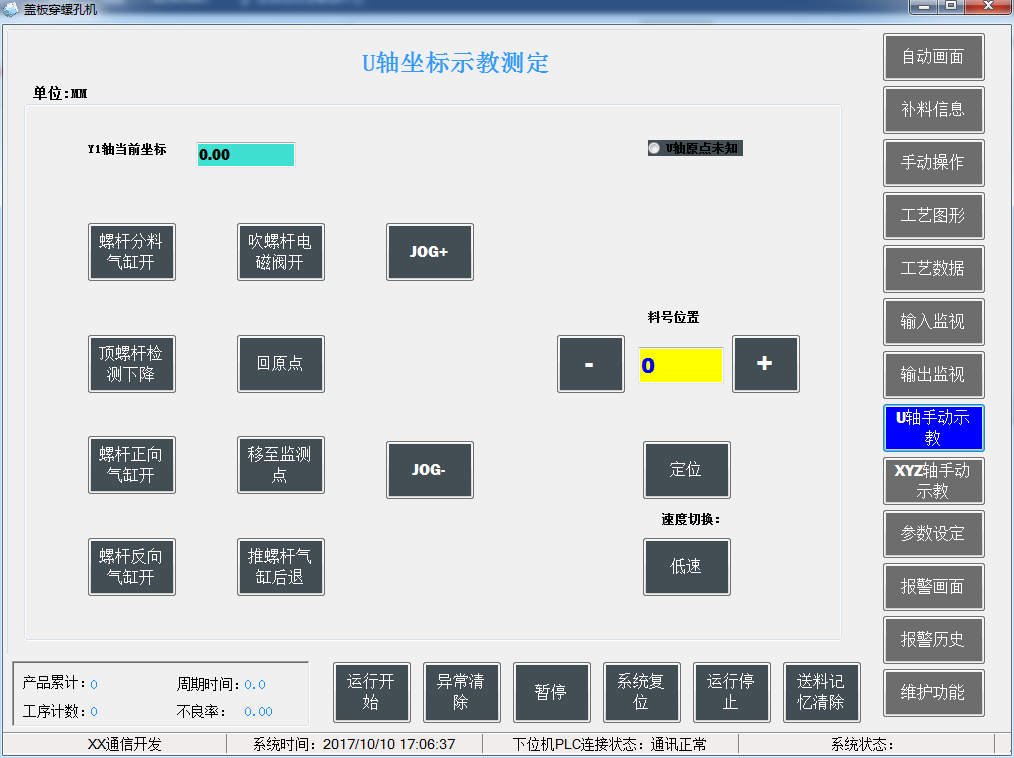

三菱PLC蓋板穿螺孔機U軸手動示教

圖12 U軸手動示教

該界面主要顯示手動操作U軸示教動作


三菱PLC蓋板穿螺孔機XZY軸手動示教

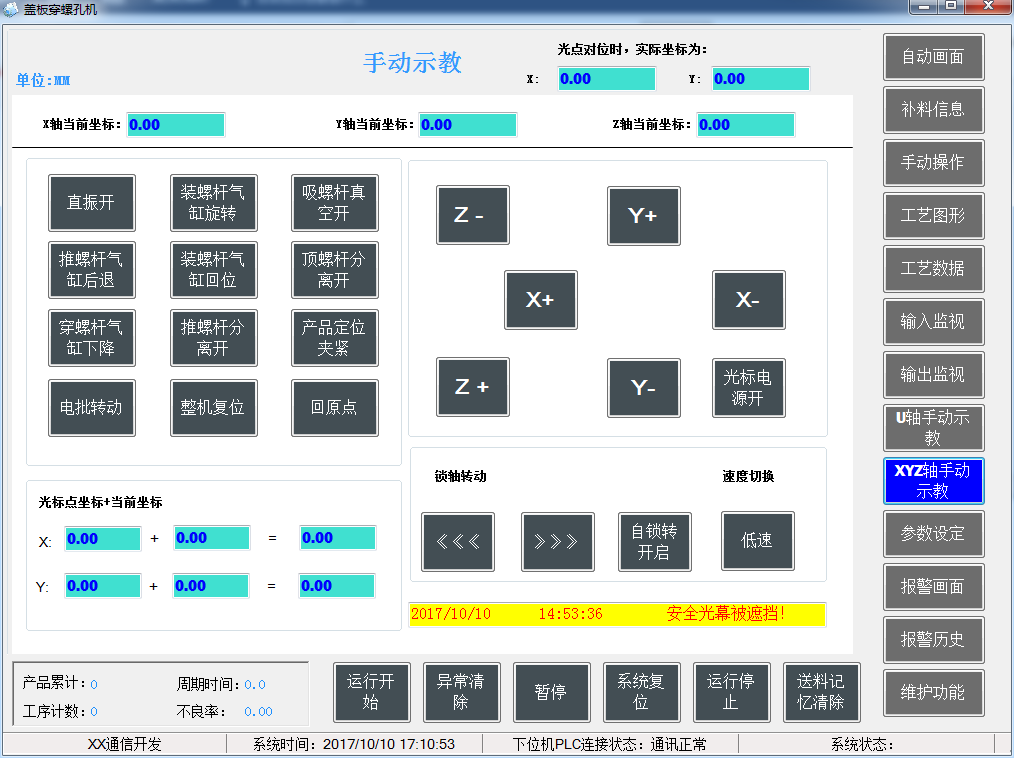

圖13 XYZ軸手動示教

該界面主要顯示手動操作XYZ軸示教動作

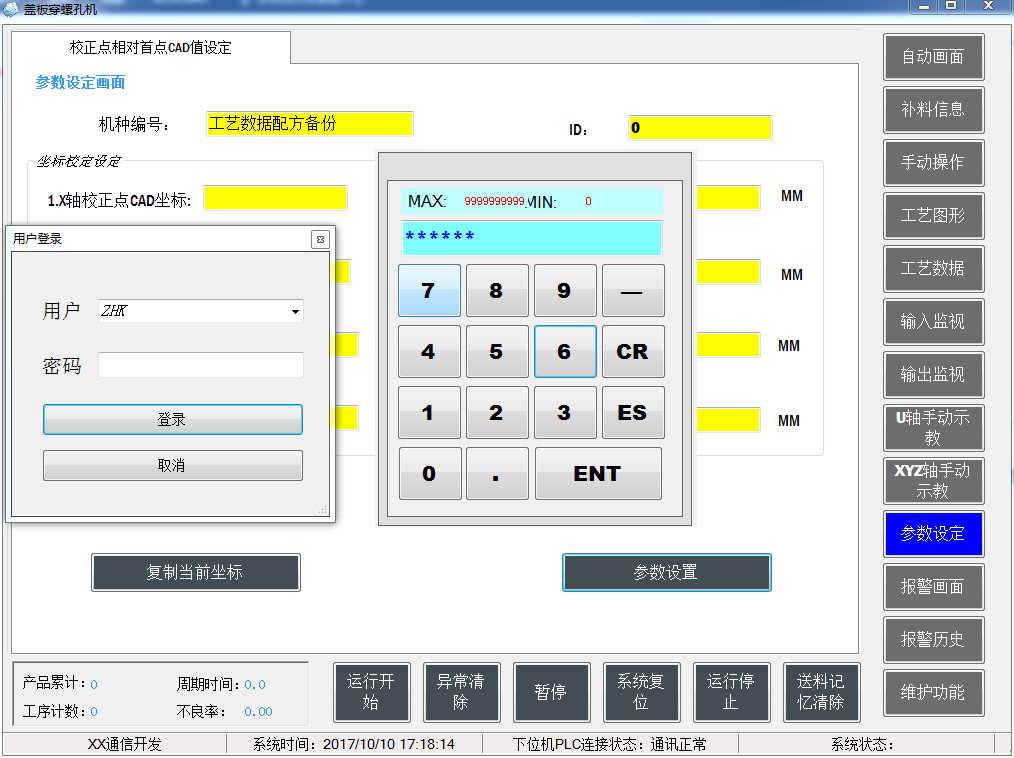

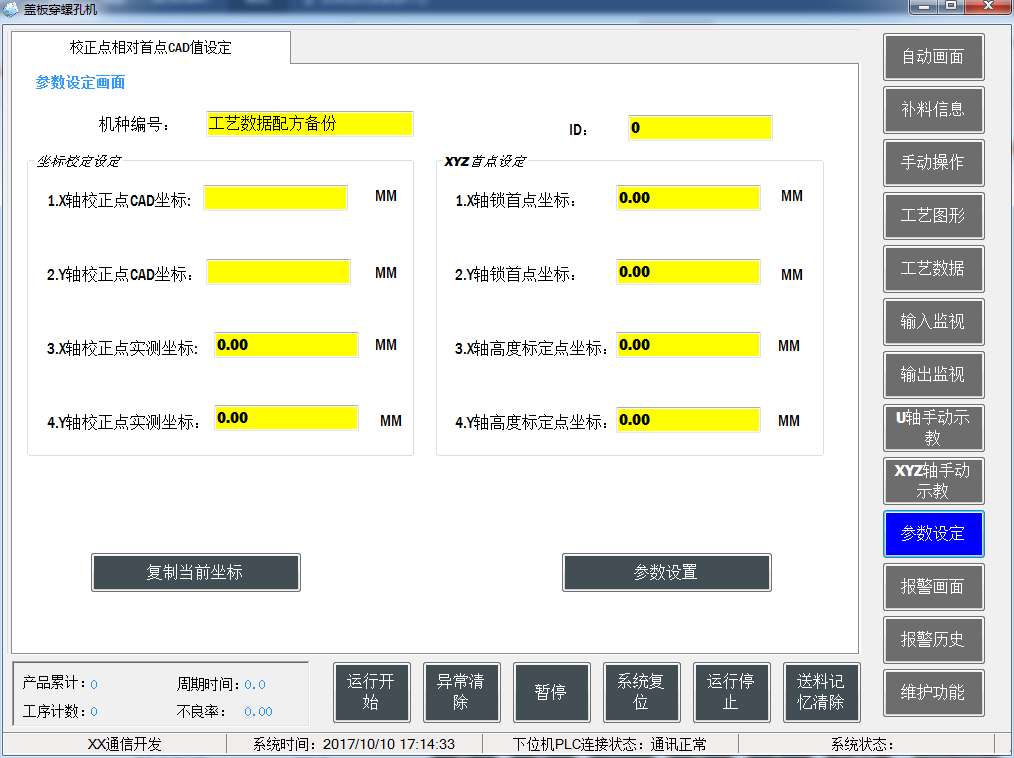

三菱PLC蓋板穿螺孔機參數設定

圖14  參數設定

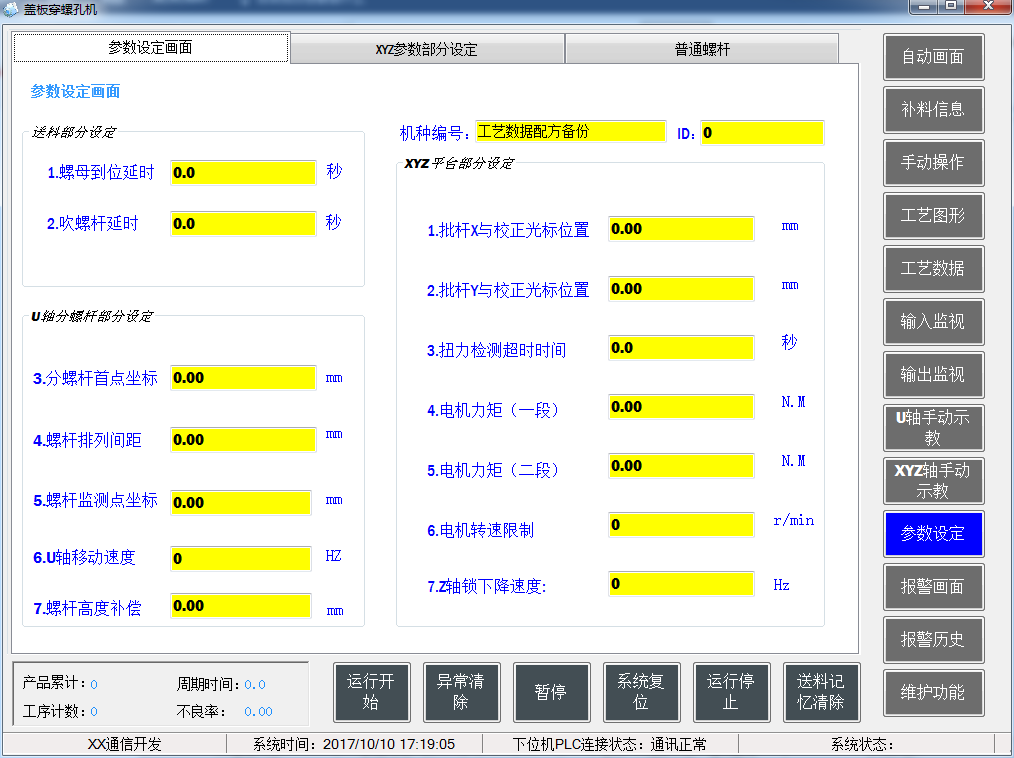

該界面主要顯示參數相關信息及設置等功能

校正點相對首點CAD值設定

圖15 參數設置

校正點相對首點CAD值設定參數設置

圖16 參數設定畫面

三菱PLC參數設定畫面

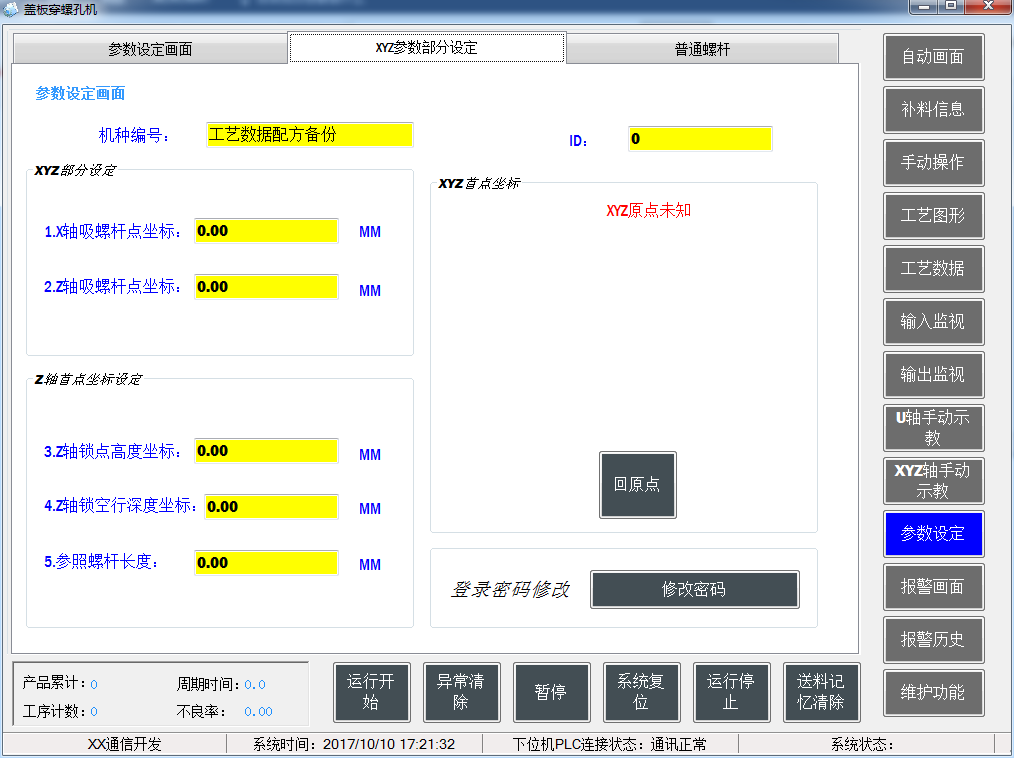

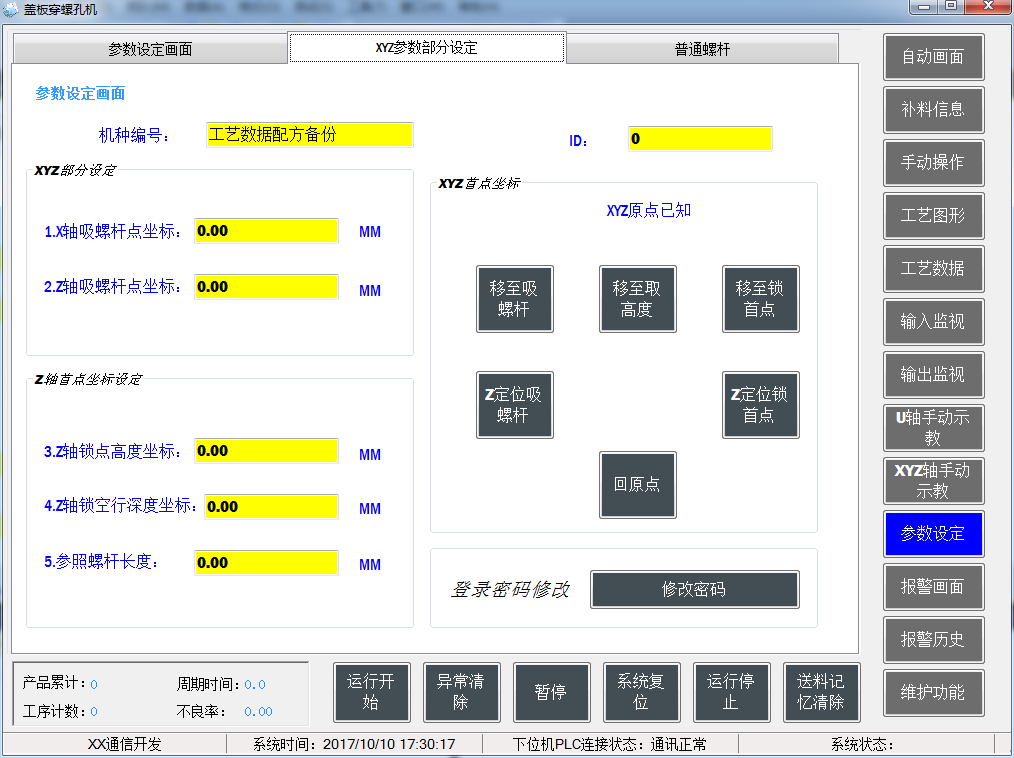

圖17 XYZ參數部分設定(原點未知)

三菱PLC參數部分設定

圖18 XYZ參數部分設定(原點未知)


三菱PLC參數部分設定設定(原點已知)

圖19  XYZ參數部分設定(原點已知)

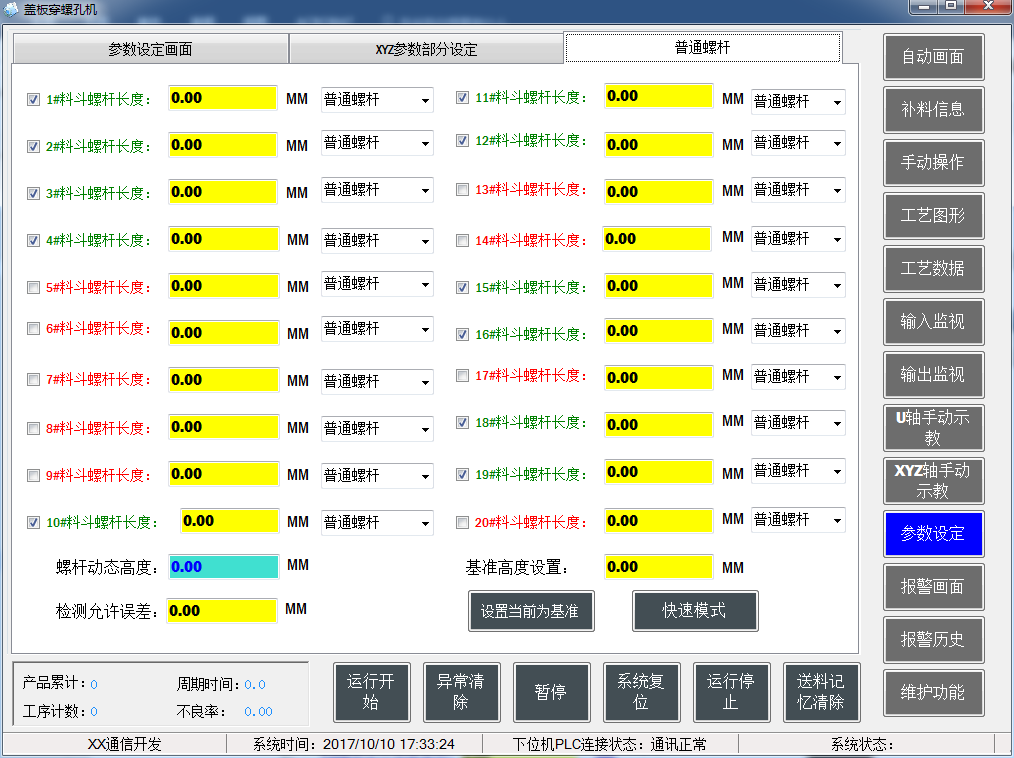

三菱PLC軟件設計 普通螺桿

圖20 普通螺桿

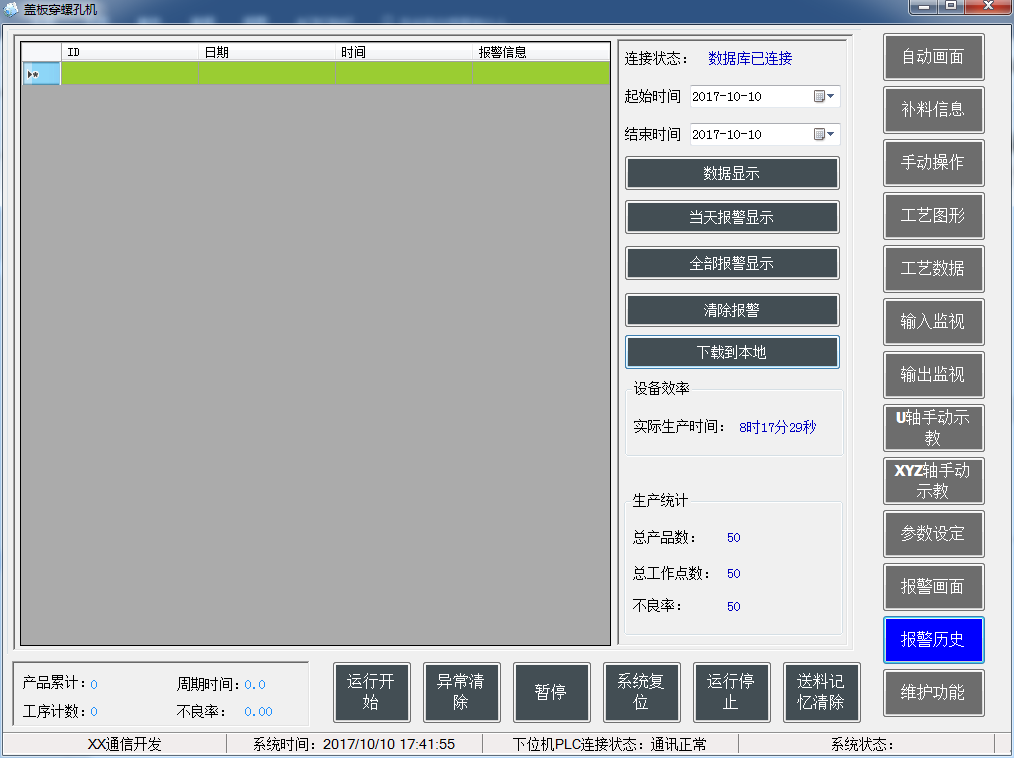

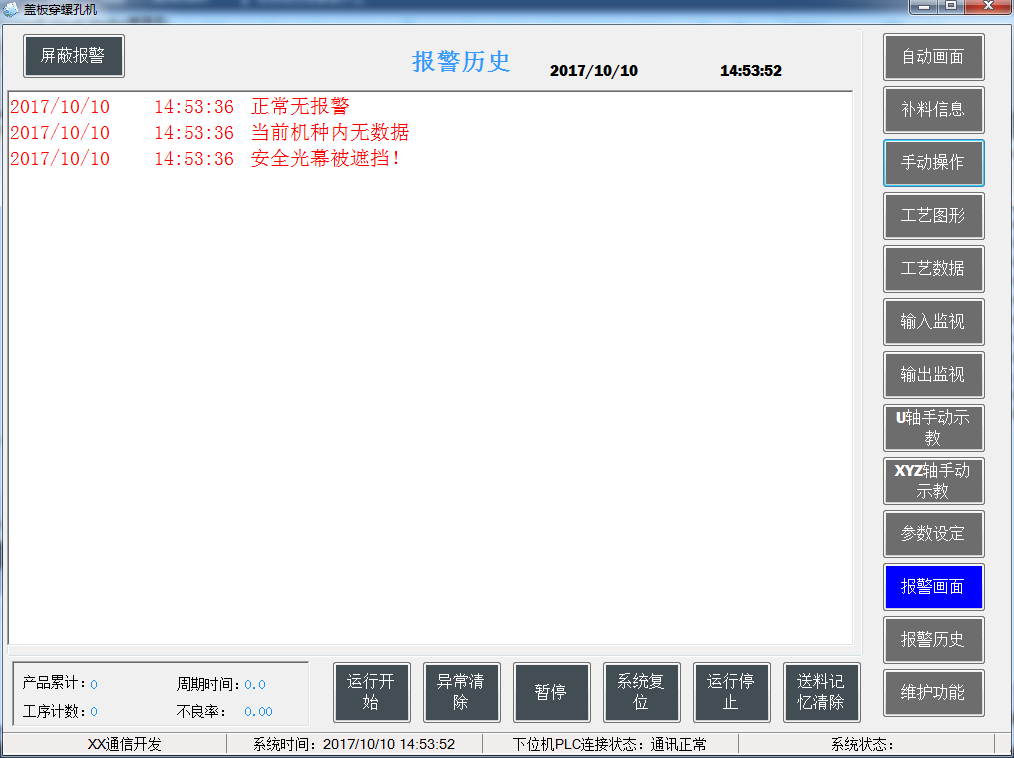

三菱PLC軟件報警歷史設計

圖21 報警歷史

該界面主要顯示歷史記錄,通過點擊不同功能的按鈕來顯示不同的結果。并統計實際的生產時間及產品數累計等功能。

三菱PLC打螺孔機維護功能

 圖22 維護功能

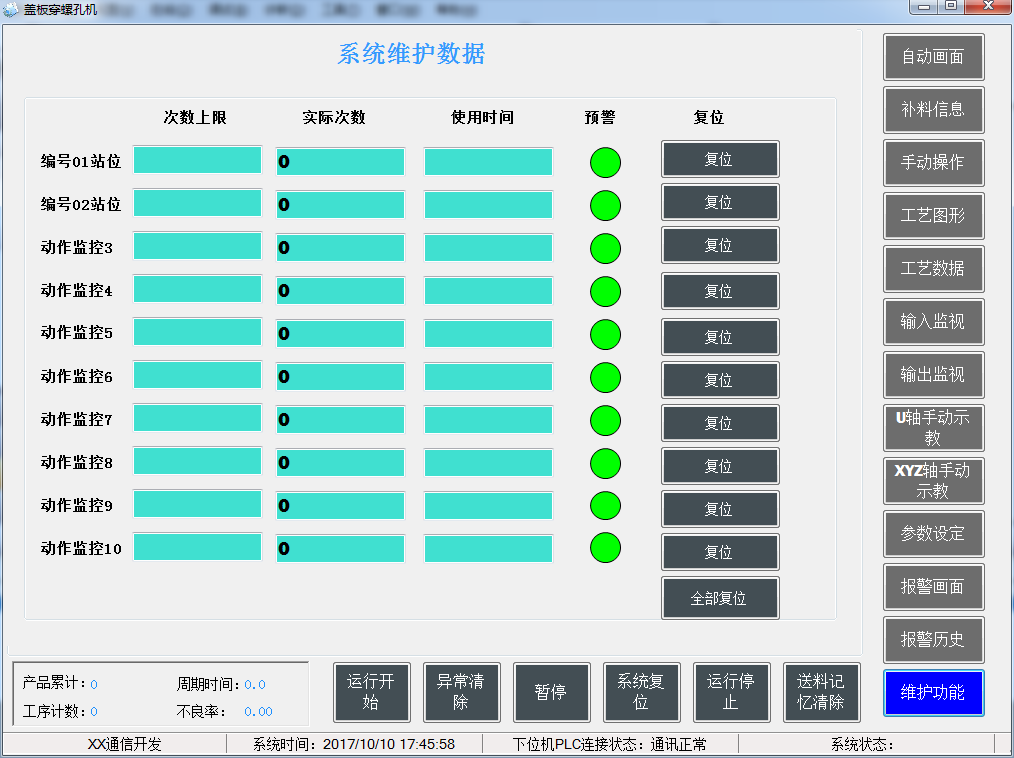

該界面可以設置站位的鎖螺桿的次數上限,當達到上限便立即產生警報。
