海藍機電每日分享時間。今天給大家?guī)淼氖?/span>三菱plc條件跳轉控制指令使用方法的內容，詳看下文。

指針P（Ponit）用于分支和跳步程序。在梯形圖中，指針放在左側母線的左邊。FXIS有64點指針（P0~P63），FXIN，FX2N，和FX2NC有128點指針（P0~P127）。

條件跳轉指令CJ用于跳過順序程序中的某一部分，以控制程序的流程。當圖中的X0為ON時，程序跳轉到指針P8處，如果X0為OFF，不執行跳轉，程序按原順序執行。跳轉時，不執行被跳過的那部分指令。用編程器輸入程序時圖中的指針P8放在指令“LD X14”之前。多條跳轉指令可以使用相同的指針。

指針可以出現在相應跳轉指令之前，但是如果反復跳轉的時間超過監控定時器的設定時間，會引起監控定時器出錯。一個指針只能出現一次，如出現兩次或兩次以上，則會出錯。如果用M8000的常開觸點驅動CJ指令，相當于無條件跳轉指令，因?yàn)檫\(yùn)行時特殊輔助 繼電器Ｍ8000總是為ON。

P63是END所在的步序。在程序中不需要設置P63。

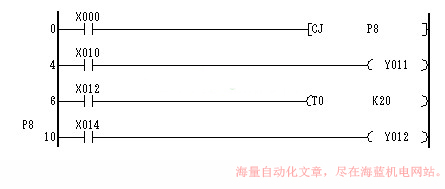

圖1 CJ指令的使用

上述就是三菱plc條件跳轉控制指令使用方法的全部?jī)?nèi)容了，如果你有三菱自動化產品或者技術問題，海藍機電會第一時間為你解答。
