PLC的FX系列的堆棧指令講解

點擊:10303 日期:2019-03-12 選擇字號:

今天給大家分享的文章是關于PLC-FX系列的堆棧指令問題,具體是怎么樣的呢?我們一起往下閱讀。


FX2N的共有27條基本邏輯指令,其中包含了有些子系列PLC20條基本邏輯指令。



堆棧指令(MPS/MRD/MPP



堆棧指令是FX系列中新增的基本指令,用于多重輸出電路,為編程帶來便利。在FX系列PLC中有11個存儲單元,它們專門用來存儲程序運算的中間結果,被稱為棧存儲器。



1MPS(進棧指令) 將運算結果送入棧存儲器的第一段,同時將先前送入的數據依次移到棧的下一段。

2MRD(讀棧指令) 將棧存儲器的第一段數據(最后進棧的數據)讀出且該數據繼續保存在棧存儲器的第一段,棧內的數據不發生移動。

3MPP(出棧指令) 將棧存儲器的第一段數據(最后進棧的數據)讀出且該數據從棧中消失,同時將棧中其它數據依次上移。

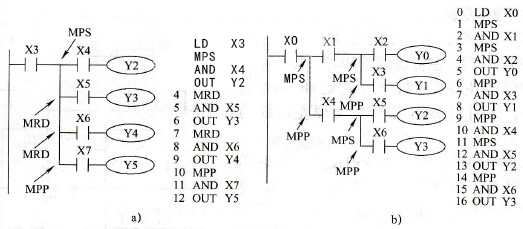

堆棧指令的使用如圖1所示,其中圖1a為一層棧,進棧后的信息可無限使用,最后一次使用MPP指令彈出信號;圖1b為二層棧,它用了二個棧單元。


PLC的FX系列

堆棧指令的使用

(a)一層棧

(b)二層棧


堆棧指令的使用說明:

(1)堆棧指令沒有目標元件。

(2) MPS和MPP必須配對使用。

(3)由于棧存儲單元只有11個,所以棧的層次最多為11層。
