2) 多CPU間高速通信區域刷新設置

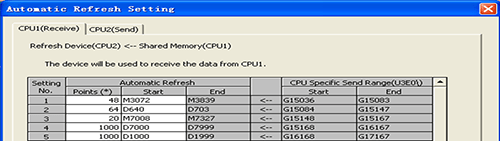

主CPUà運動CPU           軟元件      點數         作用

區域一                    M3072       48*16     通用軟元件及各軸指令信號（系統）

區域二                    D6000       100       數據傳遞（自定義）

區域三                    M7008       20*16     數據傳遞（自定義）

區域四                    D7000       1000      定位數據用(自定義)

區域五                    D1000       1000      定位數據用(自定義)

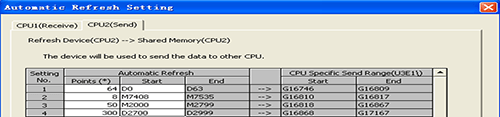

主CPU?運動CPU           軟元件      點數         作用

區域一                    D0           64       各軸監控軟元件(系統)

區域二                    M7048       8*16      數據傳遞（自定義）

區域三                    M2000       50*16     通用軟元件

區域四                    D2700       100       數據傳遞（自定義）

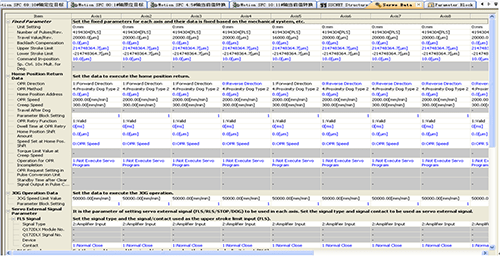

3) 伺服數據設置

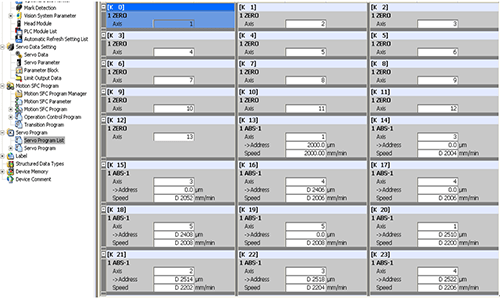

4) 伺服程序

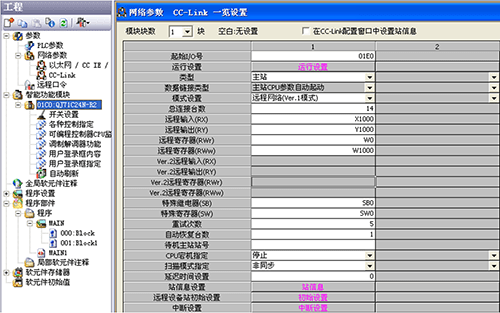

（二） CCLINK網絡參數設置及程序

1) 刷新設置

2) 站信息設置

統計：

遠程設備站4個

遠程IO站10個

（三） QJ71C24N-R2串行模塊設置：

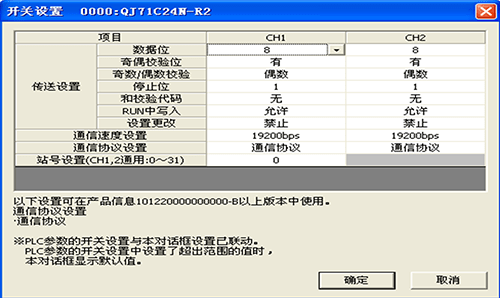

1）串行模塊開關設置

通訊協議：通信協議

傳輸速度：19200bps

數據位：8位

校驗位：偶

停止位：1

（2）建立 讀取稱重設備數據的Modbus通訊協議
